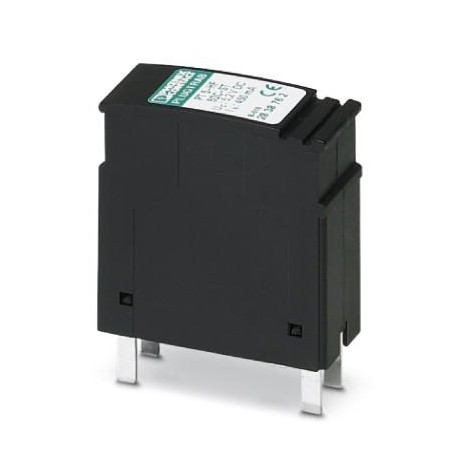

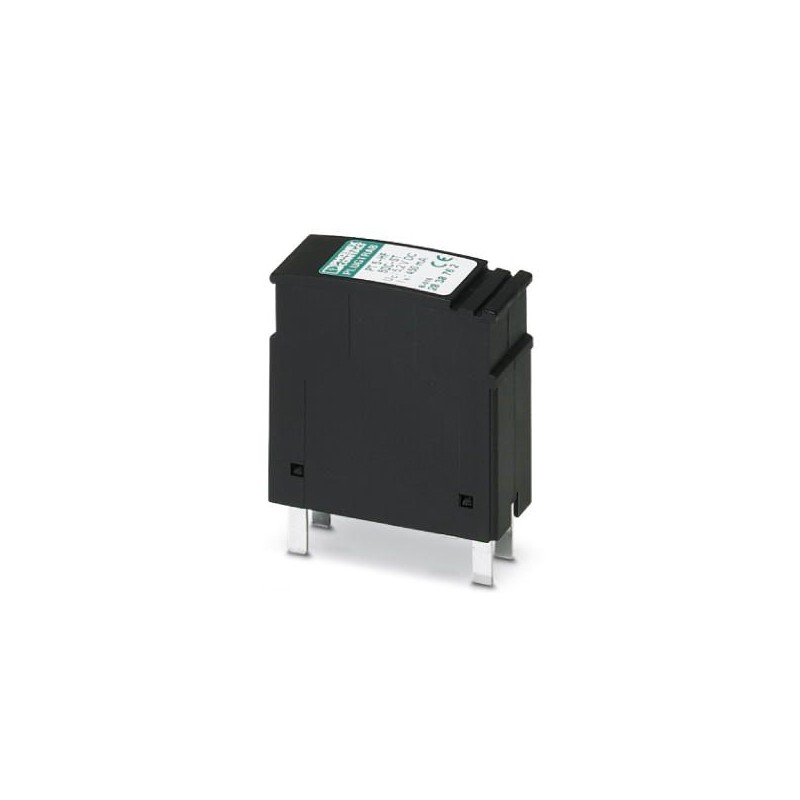

PT 5-HF- 5 DC-ST 2838762 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 5-HF-5 DC-ST
2838762
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Protezione a innesto PT con circuito di protezione HF (alta frequenza) per 4 conduttori di segnale. Tensione nominale: 5 V CC
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2838762 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL3121 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 147 (C_4_2017) |
| GTIN | 4017918480653 |
| Peso per pezzo (confezione esclusa) | 25,260 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Posizione elevata | max. 2000 m |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | DIN EN 61664-1 |
| IEC 60664-1 | |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| N. poli | 5 |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 5 V DC |
| Massima tensione permanente UC | 5,2 V DC |
| 3,6 V AC | |
| Corrente di dimensionamento | 450 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 300 µA |
| Corrente conduttori di terra IPE | ≤ 300 µA (con PT 2X2-BE) |
| ≤ 1 µA (con PT 2X2+F-BE) | |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 90 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 55 V (con PT 2X2-BE) |
| ≤ 700 V (con PT 2X2+F-BE) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 15 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 15 V |
| ≤ 30 V (con PT 2X2+F-BE) | |
| Tensione residua con In(conduttore-conduttore) | ≤ 15 V |
| Tensione residua con In(conduttore-terra) | ≤ 30 V (con PT 2X2-BE) |
| Tensione residua in In (fili-massa segnale) | ≤ 15 V (con PT 2X2-BE) |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 15 V |
| Tensione residua in Ian (10/1000 )µs (massa segnale fili) | ≤ 15 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 70 V (C1 - 1 kV / 500 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 100 V (C2 - 10 kV / 5 kA) | |
| ≤ 70 V (6 kV / 3 kA) | |
| Livello di protezione Up(conduttore-terra) | ≤ 80 V (C1 - 1 kV / 500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 100 V (6 kV / 3 kA) | |
| ≤ 45 V (C3 - 25 A) | |
| Livello di protezione Up(massa segnale fili) | ≤ 45 V (C3 - 25 A) |
| Tempo di eccitazione tA(filo-filo) | ≤ 500 ns |
| Tempo di risposta tA (massa segnale fili) | ≤ 500 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 500 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,3 dB (≤ 5 MHz / 100 Ω) |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 60 MHz |
| Capacità (filo-filo) | tip. 30 pF |
| Resistenza in serie | 2,2 Ω ±10 % (1-2/5-6/7-8/11-12) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| C3 - 90 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| C3 - 90 A | |
| D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Collegamento compensazione potenziale
| Lunghezza di spelatura | 8 mm |
|---|---|
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caratteristica | Valore |
|---|---|
| tensione nominale AC (EF008798) | 5 V |
