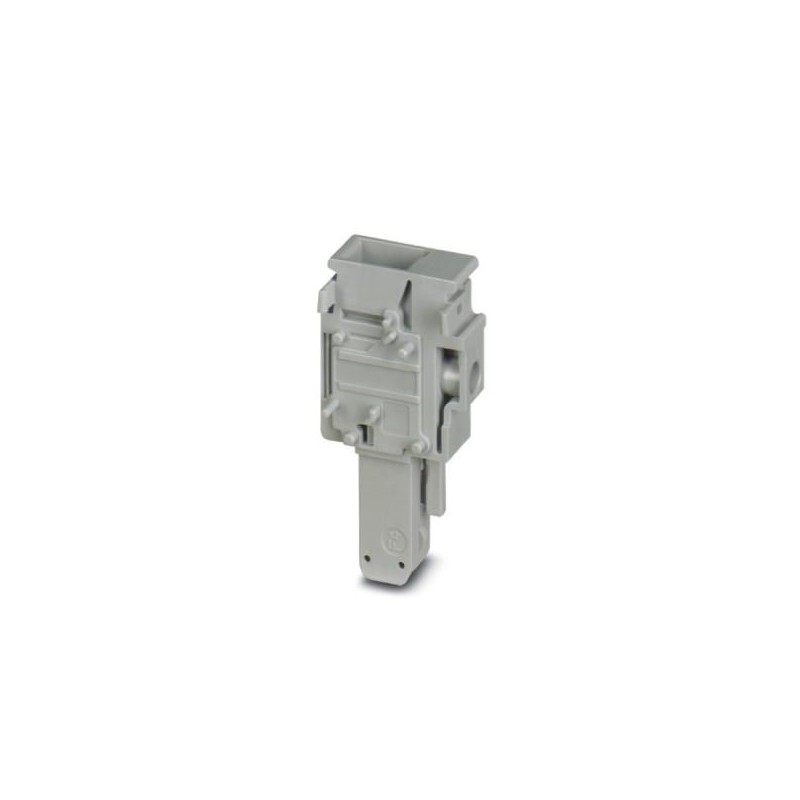

UP 6/ 1-R 3060791 PHOENIX CONTACT Maschio, Collegamento: Connessione a vite, N. poli: 1, Sezione:0,2 mm²
UP 6/ 1-R
3060791
PHOENIX_CONTACT
50
Maschio, Collegamento: Connessione a vite, N. poli: 1, Sezione:0,2 mm²
Connettore, tensione nominale: 1000 V, corrente nominale: 41 A, numero di poli: 1, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 6 mm², sezione: 0,2 mm²- 6 mm², colore: grigio
morsetti di giunzione > adattatore di connessione alla morsettiera
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 1 |
| Sezione nominale | 6 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Generalità
| Corrente di carico massima | 41 A (con una sezione conduttore di 6 mm²) |
|---|---|
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 61984 |
| Corrente di carico massima | 41 A (con una sezione conduttore di 6 mm²) |
| Corrente nominale IN | 41 A |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | nein |
| N. poli | 1 |
Dimensioni
| Larghezza | 8,2 mm |
|---|---|
| Lunghezza | 21 mm |
| Altezza | 42,7 mm |
| Altezza di montaggio | 26,00 mm |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Attacco a norma | IEC 61984 |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 8 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 2,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A5 |
| Filettatura | M3 |
| Coppia min. | 0,6 Nm |
| Coppia max. | 0,8 Nm |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | inserto maschio |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| larghezza (EF000008) | 8.15 mm |
| allineabile (EF006169) | Sì |
| numero di poli (EF001391) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3060791-UP 6/ 1-R | 169 Kbytes |
|
