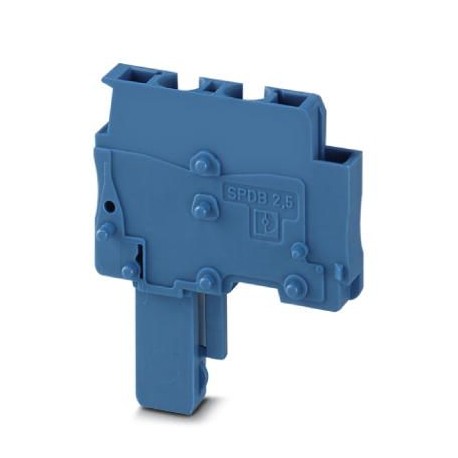

SPDB 2,5/ 1-M BU 3043239 PHOENIX CONTACT Maschio, Collegamento: Connessione a molla, N. poli: 1, Sezione:0,0..
SPDB 2,5/ 1-M BU
3043239
PHOENIX_CONTACT
50
Maschio, Collegamento: Connessione a molla, N. poli: 1, Sezione:0,08 mm²
Connettore, tensione nominale: 500 V, corrente nominale: 24 A, numero di vie: 1, tipo di collegamento: collegamento a molla, Dimensioni sezione: 2,5 mm², sezione: 0,08 mm²- 4 mm², colore: blu
morsetti di giunzione > adattatore di connessione alla morsettiera
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Descrizione prodotto
Elemento connettore centrale, custodia a sinistra con perno di arresto, a destra aperta senza coperchio
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 1 |
| Sezione nominale | 2,5 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti |
Generalità
| Corrente di carico massima | 24 A (con una sezione conduttore di 2,5 mm²) |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 61984 |
| Corrente di carico massima | 24 A (per sezione conduttore 4 mm²) |
| Corrente nominale IN | 24 A |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | nein |
| N. poli | 1 |
Dimensioni
| Larghezza | 5,2 mm |
|---|---|
| Lunghezza | 32,7 mm |
| Altezza | 39 mm |
| Altezza di montaggio | 24,00 mm |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Attacco a norma | IEC 61984 |
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione min. conduttore flessibile AWG | 28 |
| Sezione max. del conduttore flessibile AWG | 14 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A3 |
| Collegamento | Attacco connettore |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | inserto maschio |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.08 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.08 mm² |
| larghezza (EF000008) | 5.15 mm |
| allineabile (EF006169) | No |
| numero di poli (EF001391) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3043239-SPDB 2,5/ 1-M BU | 268 Kbytes |
|
