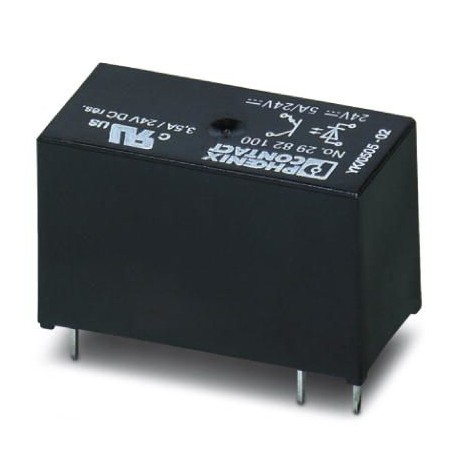

OPT-24DC/ 24DC/ 5 2982100 PHOENIX CONTACT Relè in miniatura a stato solido
OPT-24DC/ 24DC/ 5
2982100
PHOENIX_CONTACT
10
Relè in miniatura a stato solido
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2982100 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61F2 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 310 (C_5_2017) |
| GTIN | 4017918937492 |
| Peso per pezzo (confezione esclusa) | 11,650 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | HU (Ungheria) |
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Soglia di commutazione segnale "0" tensione | ≤ 10 V |
| Soglia di commutazione segnale "1" tensione | ≥ 16 V |
| Corrente d'ingresso tipica con UN | 7 mA |
| Tempo di accensione tipico | 20 µs |
| Tempo di disinserzione tipico | 400 µs |
| Nome protezione | Prot. contro inversione polarità |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Frequenza di trasmissione | 300 Hz |
| Potenza dissipata in condizioni nominali | 0,17 W |
Dati d'uscita
| Tensione nominale in uscita | 24 V DC |
|---|---|
| Range tensione d'uscita | 3 V DC ... 33 V DC |
| Corrente di carico permanente | 5 A (vedere curva derating) |
| Max. corrente d'inserzione | 15 A (10 ms) |
| Limitazione sovratensione | > 33 V DC |
| Caduta di tensione alla max. corrente limite permanente | ≤ 200 mV |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Grado di protezione | RT III (a prova di lavaggio) |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 100 V DC |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2982100-OPT-24DC/ 24DC/ 5 | 120 Kbytes |
|
