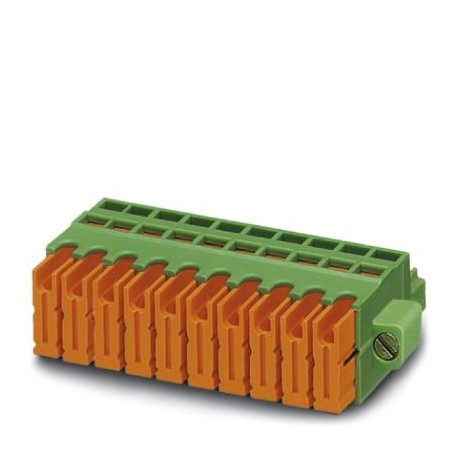

QC 0,5/16-STF-3,81 1897681 PHOENIX CONTACT Connettori per circuiti stampati
QC 0,5/16-STF-3,81
1897681
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 0,5 mm², colore: verde, corrente nominale: 6 A, tensione di dimensionamento (III/2): 200 V, contatti di superficie: Stagno, tipo di contatto: Connessione femmina, Numero di potenziali: 16, Numero di righe: 1, Numero di poli per riga: 16, numero di connessioni: 16, famiglia articolo: QC 0,5/.. -STF, passo: 3,81 mm, tipo di connessione: attacco corsa, direzione di collegamento conduttore/circuito stampato: 0 °, Stecksystem: MINICOMBICON, Serratura: Bloccaggio a vite, tipo di imballaggio: imballaggio in scatola
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1897681 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEAC - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 205 (C_1_2013) |
| GTIN | 4017918165185 |
| Peso per pezzo (confezione esclusa) | 14,690 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CN (Cina) |
Dimensioni
| Lunghezza [ l ] | 26,8 mm |
|---|---|
| Larghezza [ w ] | 71,07 mm |
| Altezza [ h ] | 12,9 mm |
| Passo | 3,81 mm |
| Misura a | 57,15 mm |
Generalità
| Famiglia articolo | QC 0,5/..-STF |
|---|---|
| N. poli | 16 |
| Collegamento | Connessione a perforazione d'isolante |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 200 V |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 6 A |
| Sezione nominale | 0,5 mm² |
| Corrente di carico massima | 6 A (con una sezione conduttore di 0,5 mm²) |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,34 mm² |
|---|---|
| Sezione conduttore flessibile max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 22 |
| Sezione trasversale conduttore AWG max. | 20 |
| AWG secondo UL/CUL min | 24 |
| AWG secondo UL/CUL max | 20 |
| Diametro filo con guaina isolante | 2,2 mm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1897681-QC 0,5/16-STF-3,81 | 164 Kbytes |
|
