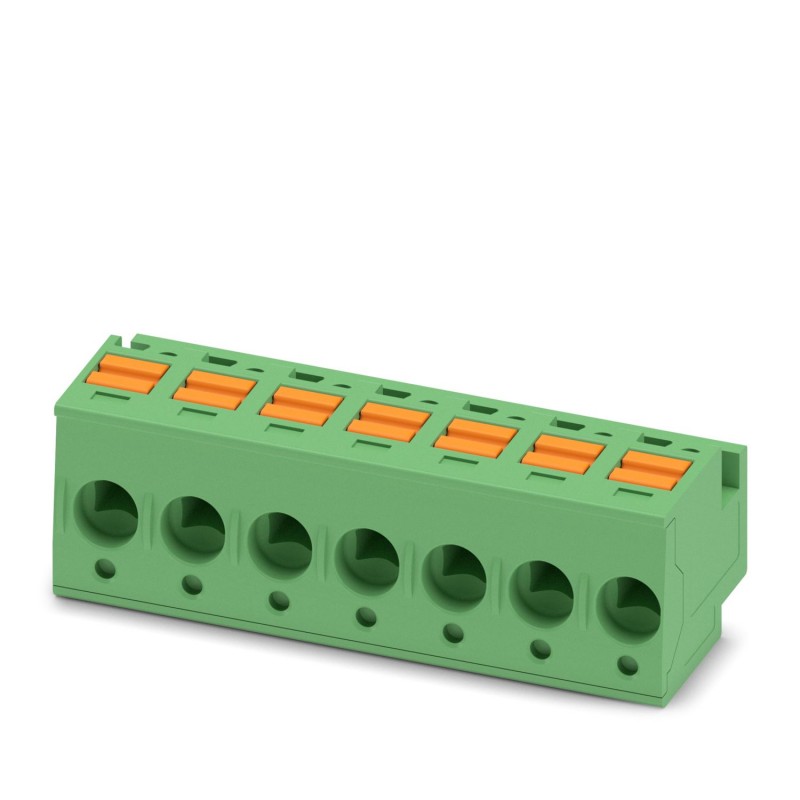

PTS 1,5/ 7-PH-5,0 1805562 PHOENIX CONTACT Connettori per circuiti stampati
PTS 1,5/ 7-PH-5,0
1805562
PHOENIX_CONTACT
100
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 10 A, tensione nominale (III/2): 400 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di potenziali: 7, numero di file: 1, numero di poli: 7, numero di collegamenti: 7, famiglia di articoli: PTS 1,5/.. -PH, passo: 5mm, tipo di connessione: Connessione a molla push-in, direzione di connessione driver/circuito stampato: 0°, sistema a innesto: COMBICON PST 1.3, serratura: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Connettore a piastra conduttore, sezione nominale: 1,5 mm2, colore: verde, corrente nominale: 10 A, tensione di riferimento (III/2): 400 V, superficie di contatto: Sn, tipo di contatto: connettore femmina, numero di potenziali: 7, numero di file: 1, numero di poli: 7, numero di connessioni: 7, intervallo articoli: PTS 1,5/.. -PH, passaggio: 5 mm, tipo di connessione: collegamento a molla a spinta, direzione driver/presa PCB: 0°, sistema di spine: COMBICON PST 1.3, blocco: senza, tipo di fissaggio: non imballato, tipo di imballaggio: scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1805562 |
|---|---|
| Pezzi/conf. | 100 PZ |
| Sales key | AACGBA - |
| Quantità di ordinazione minima | 100 PZ |
| Pagina catalogo | Pagina 417 (C_1_2013) |
| GTIN | 4046356679978 |
| Peso per pezzo (confezione esclusa) | 4,559 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | BG (Bulgaria) |
Generalità
| Famiglia articolo | PTS 1,5/..-PH |
|---|---|
| N. poli | 7 |
| Collegamento | Connessione a molla Push-in |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 600 V |
| Corrente nominale IN | 10 A |
| Sezione nominale | 1,5 mm² |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 8 mm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² 1 |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 14 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 7 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5 mm |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 10 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1805562-PTS 1,5/ 7-PH-5,0 | 122 Kbytes |
|
