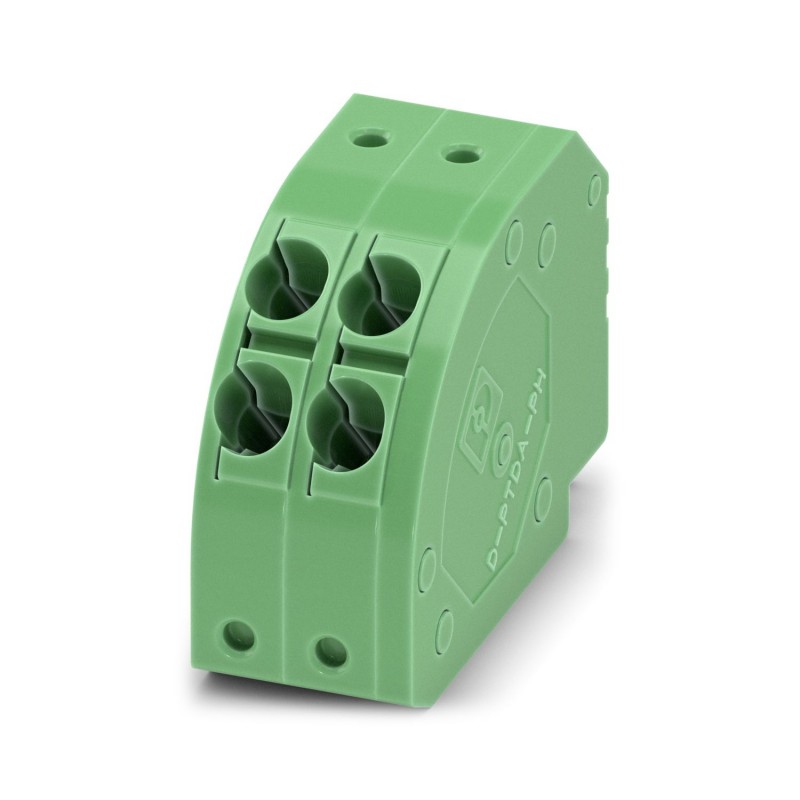

PTDA 1,5/ 2-PH-3,5
1725107
PHOENIX_CONTACT
250
Spina
connettori ad innesto > cavo di connessione
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1725107 |
---|---|
Pezzi/conf. | 250 PZ |
Sales key | AACHBA - |
Quantità di ordinazione minima | 250 PZ |
Pagina catalogo | Pagina 407 (C_1_2013) |
GTIN | 4046356129107 |
Peso per pezzo (confezione esclusa) | 2,916 g |
Numero tariffa doganale | 85366990 |
Paese di origine | DE (Germania) |
Abbreviazione | Connettore per circuiti stampati |
---|---|
Sistema di spine | COMBICON COMPACT PST 1 |
Tipo contatti | Femmina |
Famiglia articolo | PTDA 1,5/..-PH |
Passo | 3,5 mm |
3,5 mm | |
N. poli | 2 |
Collegamento | Connessione a molla Push-in |
Layout pin | Piedinatura doppia lineare |
Bloccaggio | assente |
Numero di piani | 1 |
Numero collegamenti | 4 |
Numero dei potenziali | 2 |
Corrente di dimensionamento | 8 A |
---|---|
Tensione di isolamento di nominale (III/2) | 240 V |
Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
---|---|
Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
Sezione del conduttore AWG / kcmil | 24 ... 16 |
Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 1,5 mm² |
Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,5 mm² ... 0,5 mm² |
2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,5 mm² ... 1,5 mm² |
2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 0,5 mm² |
Lunghezza del tratto da spelare | 10 mm |
Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale contatto | Lega Cu |
Finitura superficiale | zincatura a caldo |
Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
Superficie metallica zona di contatto (strato superficiale) | Stagno (4 - 8 µm Sn) |
Materiale isolante | PA |
---|---|
Gruppo materiale isolante | I |
CTI secondo IEC 60112 | 600 |
Classe di combustibilità a norma UL 94 | V0 |
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Disegno quotato | |
---|---|
Lunghezza [ l ] | 20 mm |
Larghezza [ w ] | 8,4 mm |
Altezza [ h ] | 16 mm |
Passo | 3,5 mm |
Altezza (senza pin di saldatura) | 16 mm |
Misura a | 3,5 mm |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C (in base alla curva di derating) |
Prova del terminale di linea | L'estremità del filo a sezione maggiore può essere inserito completamente e senza forzare nell'apertura del punto di connessione. |
---|---|
Risultato della prova | Controllo superato |
Prova - collegamento e scollegamento ripetuto | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Controllo superato | |
Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Controllo superato |
Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Controllo superato | |
Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
0,2 mm² / flessibile / > 10 N | |
1,5 mm² / rigido / > 40 N | |
1,5 mm² / flessibile / > 40 N |
Controllo visivo | Controllo superato DIN EN 60512-1-1:2003-01 |
---|---|
Verifica misure | Controllo superato DIN EN 60512-1-2:2003-01 |
Resistenza diciture | Controllo superato DIN EN 60068-2-70:1996-07 |
Risultato | Controllo superato |
Specifica di prova | DIN EN 60512-13-2:2006-11 |
Numero di cicli | 10 |
Forza di inserzione per polo circa | 6 N |
Forza di trazione per polo circa | 5 N |
Risultato | Controllo superato |
Specifica di prova | DIN IEC 60512-8:1994-05 |
Forza di prova per ciascun polo | 19 N |
Gruppo materiale isolante | I |
---|---|
Tensione di isolamento di nominale (III/3) | 160 V |
Tensione di isolamento di nominale (III/2) | 240 V |
Tensione di isolamento di nominale (II/2) | 400 V |
Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Corrente di prova (sezione minima) | 4 A DC |
Corrente di prova (sezione massima) | 8 A DC |
Cicli di temperatura | 192 |
Forza di inserzione per polo circa | 6 N |
---|---|
Forza di trazione per polo circa | 5 N |
Settori d’applicazione portacontatti applicazione >20 N | Controllo superato |
Specifica di prova | IEC 60512-5:1992-08 |
---|---|
Resistività di massa R1 | 1,8 mΩ |
Cicli di manovra | 10 |
Resistività di massa R2 | 1,9 mΩ |
Tensione impulsiva verticale sul livello del mare | 2,95 kV |
Tensione alternata fissa | 1,39 kV |
Resistenza di isolamento tra poli contigui | > 10 TΩ |
Specifica di prova | DIN EN ISO 6988:1997-03 |
---|---|
Sollecitazione per effetto del freddo | -40 °C/2 h |
Sollecitazione per effetto del calore | 100 °C/168 h |
Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
Tensione impulsiva verticale sul livello del mare | 2,95 kV |
Tensione alternata fissa | 1,39 kV |
Specifica di prova | |
---|---|
Risultato livello di protezione codice IP | Protezione contro i contatti accidentali con dito di prova IP20 |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes | |
PHOENIX CONTACT-1725107-PTDA 1,5/ 2-PH-3,5 | 161 Kbytes |
