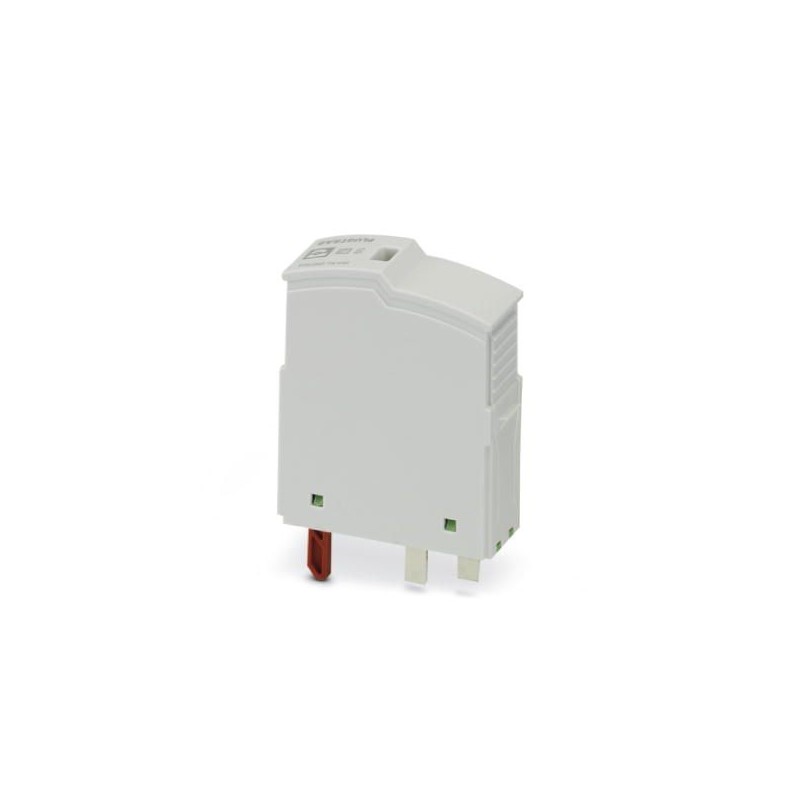

PLT-SEC-T3-230-P-UT/PT 2907923 PHOENIX CONTACT Tipo 3 con protezione da sovratensioni, plug
PLT-SEC-T3-230-P-UT/PT
2907923
PHOENIX_CONTACT
Tipo 3 con protezione da sovratensioni, plug
Connettore di ricambio per protezione contro le sovratensioni di tipo 2/3 della serie di prodotti PLT-SEC-...-UT/PT. Tensione nominale 230 V.
messa a terra, protezione da fulmini e sovratensioni > Accessori per sistemi di alimentazione di protezione contro le sovratensioni
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento sette mila nove cento venti tré |
|---|---|
| Unità d'imballaggio | 10 pc |
| GTIN | 4055626257600 |
| Peso per Pezzo (escluso imballaggio) | 33.160 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila trenta |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 6000 m (slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| IT tipo di | T2 / T3 |
|---|---|
| IEC sistema di alimentazione | TN-S |
| TT | |
| Il numero di porte | Uno |
| Modalità di protezione | L-N |
| L-PE | |
| N-PE | |
| Tipo di montaggio | su elemento di base |
| Colore | grigio chiaro RAL 7035 |
| Materiale custodia | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Maschio |
| Numero di posizioni | Due |
| Protezione da sovratensioni messaggio di errore | ottica |
Il circuito di protezione
| Tensione nominale UN | 240 V AC (TN-S) |
|---|---|
| 240 V CA (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Tensione continua massima UC | 264 V AC |
| Corrente residua ioPE | ≤ 5 µA |
| Corrente nominale di scarica min(8/20) µs | 5 kA |
| Consumo energetico in Standby PC | ≤ 26.4 mVA (a URIF) |
| ≤ 26.4 mVA (a UC) | |
| Riferimento di tensione di prova URIF | 264 V AC |
| Max. corrente di scarica mimax(8/20) µs | 10 kA |
| Combinazione onda UOC | 6 kV |
| Protezione di tensione a livello di Up(L-N) | ≤ 1.25 kV (at UOC) |
| ≤ 1,4 kV (min) | |
| Protezione di tensione a livello di Up(L-PE) | ≤ 1,4 kV |
| Protezione di tensione a livello di Up(N-PE) | ≤ 1,4 kV |
| TOV comportamento di UT(L-N) | 400 V AC (5 s / resistere modalità) |
| 457 V AC (120 min / safe failure mode) | |
| TOV comportamento di UT(L-PE) | 457 V AC (5 s / resistere modalità) |
| 457 V AC (120 min / resistere modalità) | |
| 1464 V AC (200 ms / safe failure mode) | |
| TOV comportamento di UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Il tempo di risposta tUn(L-N) | ≤ 25 ns |
| Il tempo di risposta tUn(L-PE) | ≤ 100 ns |
| Il tempo di risposta tUn(N-PE) | ≤ 100 ns |
| Corrente nominale di cortocircuito hoSCCR | 10 kA AC |
| Max. fusibile di backup con ramo di cablaggio | 32 A (gG / B / C) |
Ulteriori dati tecnici
| Corrente nominale di cortocircuito hoSCCR | 0.25 kA CC (senza ulteriori fusibile di backup) |
|---|---|
| 5 kA CC (per 20 gG / B fusibile di backup) | |
| Tensione continua massima UC | 240 V DC |
| Prova IEC classificazione (in accordo con IEC 61643-21) | D1 |
| Modalità di protezione | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Impulso di durata (linea-linea) | D1 - 500 |
| Impulso di durata (linea-terra) | D1 - 500 |
| Impulso di corrente di scarica miimp(10/350) µs (linea per linea) | 0.5 kA |
| Impulso di corrente di scarica miimp(10/350) µs (linea-terra) | 0.5 kA |
UL specifiche
| SPD Tipo | 4CA |
|---|---|
| Continua massima tensione di esercizio MCOV | 264 V AC |
| 240 V DC | |
| Tensione nominale | 240 V DC |
| Modalità di protezione | L-N |
| L-G | |
| N-G | |
| (DC+) - (DC-) | |
| (DC+) - G | |
| (DC -) A - G | |
| Sistema di distribuzione di potenza | Monofase |
| DC | |
| Frequenza nominale | 50/60 Hz |
| Misurato a limitare la tensione MLV (L-N) | 1150 V |
| Misurato a limitare la tensione MLV (L-G) | 1180 V |
| Misurato a limitare la tensione MLV (N-G) | 1180 V |
| Corrente nominale di scarica min | 5 kA |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento novantaeCl@ss 8.0Venti sette millioni cento trenta mila otto cento novantaeCl@ss 9.0Venti sette millioni cento trenta mila otto cento novanta
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
