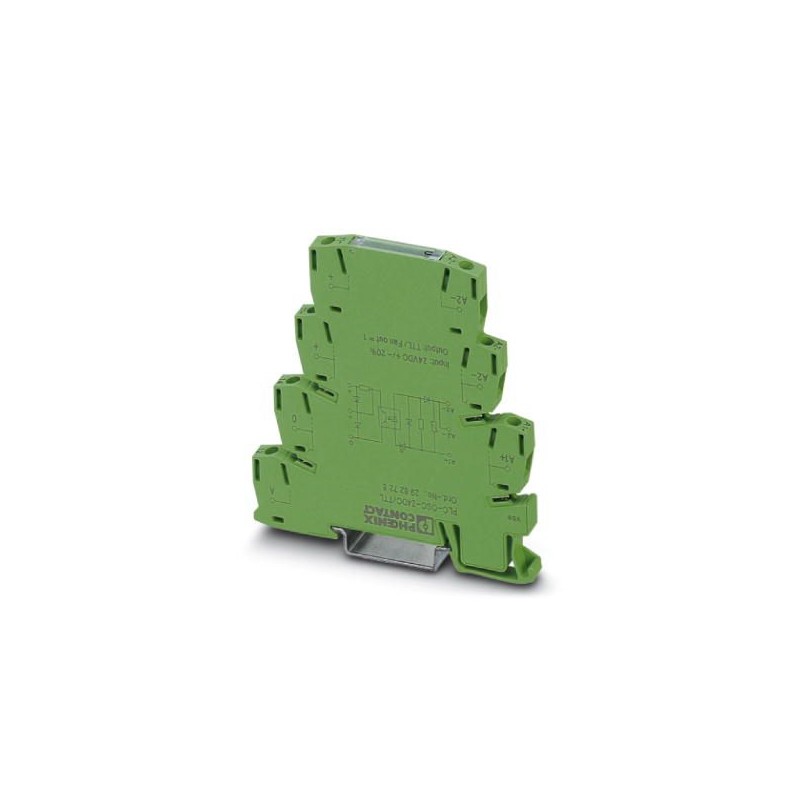

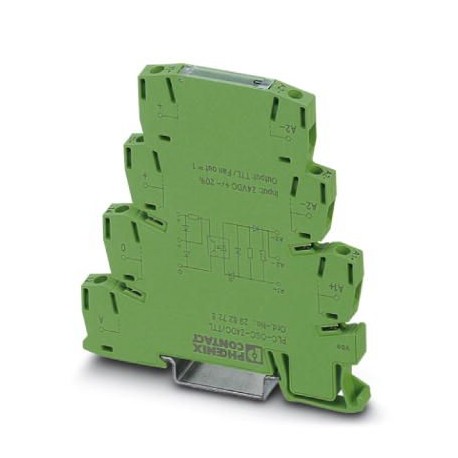

PLC-OSP- 24DC/TTL 2982731 PHOENIX CONTACT Modulo relè a stato solido
PLC-OSP- 24DC/TTL
2982731
PHOENIX_CONTACT
Modulo relè a stato solido
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2982731 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 358 (C-7-2013) |
| GTIN | 4046356170611 |
| Numero tariffa doganale | 85364190 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | < 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | > 0,8 |
| Corrente d'ingresso tipica con UN | 3,4 mA |
| Tempo di accensione tipico | 35 µs |
| Tempo di disinserzione tipico | 35 µs |
| Segnalazione stato | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo di protezione contro l'inversione di polarità in parallelo |
| Limitazione sovratensione | > 33 V |
| Frequenza di trasmissione | 1 kHz |
Dati d'uscita
| Denominazione | Dati d'uscita |
|---|---|
| Tensione nominale in uscita | 5 V DC |
| Range tensione d'uscita | 4,5 V AC ... 6 V AC |
| Corrente di carico permanente | un carico TTL (Fan out = 1) / 50 mA per funzionamento a selettore |
| Fan out | 1 |
| Limitazione sovratensione | > 8 V |
| Collegamento d'uscita | 3 conduttori, collegato a massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo di protezione contro l'inversione di polarità in parallelo |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kVeff (50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento di nominale | 250 V DC |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento di nominale | 250 V DC |
| Tensione impulsiva di dimensionamento | 4 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371603eCl@ss 5.127371603eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 2982731 - PLC-OSP- 24DC/TTL | 172 Kbytes |
 |
| Complete catalogue 1: 2982731 - PLC-OSP- 24DC/TTL | 16 Mbytes |
|
