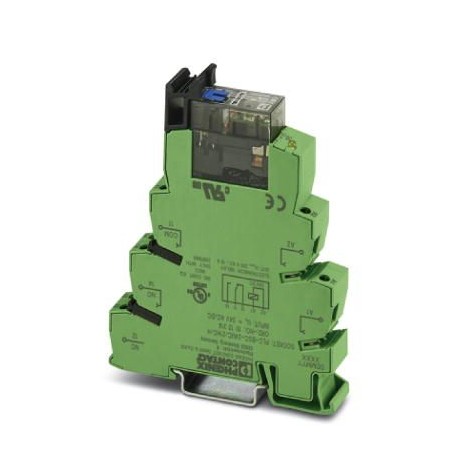

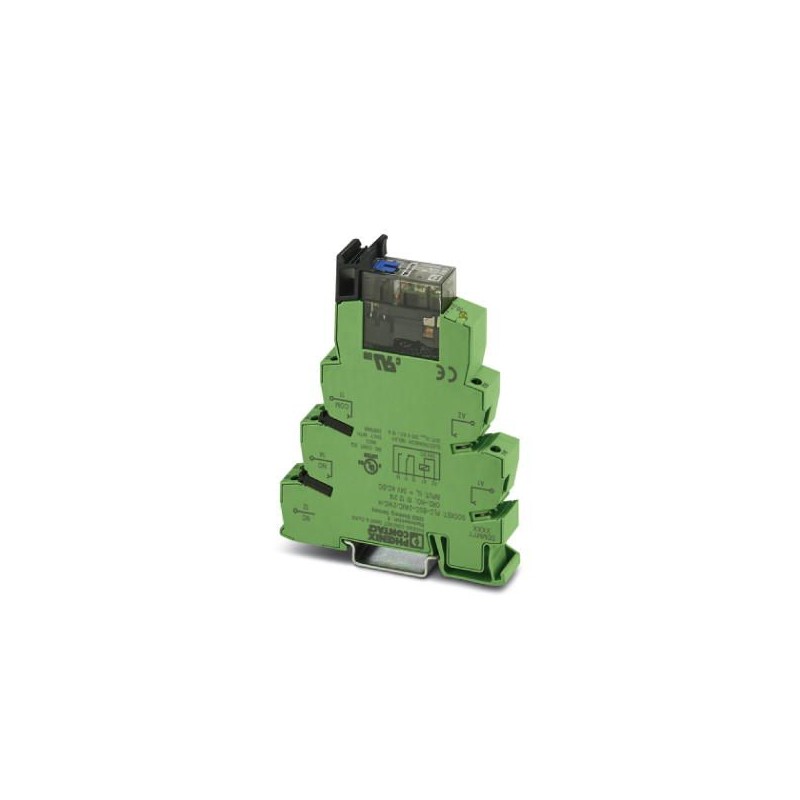

PLC-RSC- 24UC/21HC/MS 2910515 PHOENIX CONTACT Modulo Relè
PLC-RSC-24UC/21HC/MS
2910515
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo Relè
INTERFACCIA PLC, composta da connettore femmina a relè e relè con contatto di potenza a innesto con attivazione manuale, LED di stato integrato, Collegamento a vite, 1 interruttore, Ponte raddrizzatore, Tensione di ingresso: 24 V AC/DC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento dieci mila cinque cento quindici |
|---|---|
| Unità d'imballaggio | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626486680 |
| Peso per Pezzo (escluso imballaggio) | 67.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila cento novanta |
| Paese di origine | DE (Germania) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 85 °C |
Bobina lato
| Tensione nominale UN | 24 V AC/DC |
|---|---|
| Corrente di ingresso tipica di UN | 18 mA |
| Tempo di risposta tipico | 3 ms 15 ms ... |
| Tipico tempo di rilascio gamma | 3 ms 15 ms ... |
| Tensione bobina | 24 V DC |
| Il circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Tensione di esercizio display | LED giallo |
Lato contatti
| Tipo di contatto | 1 PDT |
|---|---|
| Tipo di interruttore di contatto | Singolo contatto |
| Materiale a contatto con il | AgNi |
| Massima tensione di commutazione | 250 V AC/DC (La piastra di separazione PLC-ATP deve essere installato per tensioni superiori a 250 V (L1, L2, L3) tra identici morsettiere in moduli adiacenti. Potenziale di raccordo viene quindi effettuata con FBST 8-PLC... o ...FBST 500...) |
| Minima tensione di commutazione | 12 V (10 mA) |
| Min. corrente di commutazione | 10 mA (a 12 V) |
| Massima corrente di spunto | 24 A (20 ms) |
| La limitazione di corrente continua | Dieci |
| Potere di interruzione nominale (carico ohmico) max. | 264 W (24 V DC) |
| 62 W (CON 48 V DC) | |
| 48 W (CON 60 V DC) | |
| 52 W (CON 110 V DC) | |
| 66 W (CON 220 V DC) | |
| 2750 VA (CON 250 V AC) | |
| Capacità di commutazione | 2 A (24 V, DC13) |
| 3 A (230 V, AC15) |
I dati di connessione di ingresso lato
| Nome connessione | Bobina lato |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
I dati di connessione lato di uscita
| Nome connessione | Lato contatti |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
Generale
| Tensione di prova avvolgimento relè/contatto relè | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Modalità di funzionamento | 100% fattore di |
| Grado di protezione | RT II (Relè) |
| IP20 (Relè di base) | |
| Durata di vita meccanica | 5x 10Seicicli |
| UL, USA | UL 508 |
| UL 508 Riconosciuto | |
| UL, USA/Canada | cUL 508 |
| cUL 508 Riconosciuto | |
| Posizione di montaggio | qualsiasi |
| Istruzioni di montaggio | A righe con zero spaziatura |
Norme e Regolamenti
| Denominazione | Norme/regolamenti |
|---|---|
| Norme/regolamenti | EN 50178 |
| Tensione nominale di isolamento | 250 V AC |
| Tensione d'impulso | 6 kV |
| Isolamento | La separazione sicura, isolamento rinforzato |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III |
| Classe di infiammabilità secondo UL 94 | V0 |
| UL, USA | UL 508 |
| UL 508 Riconosciuto | |
| UL, USA/Canada | cUL 508 |
| cUL 508 Riconosciuto |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Articoli in set
Classificazioni
eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno
UNSPSC 6.01Trenta millioni due cento undici mila nove cento sediciUNSPSC 7.0901Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 11Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 12.01Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 13.2Trenta nove millioni cento venti due mila tre cento trenta quattro
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 20.6 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 20.6 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 20.6 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.018 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 14 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 104 mm |
