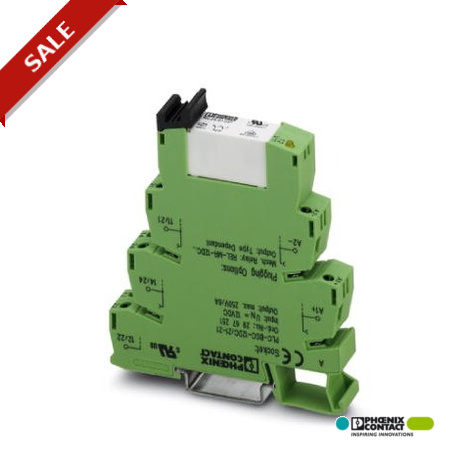

PLC-RPT-120UC/21-21AU
2900342
PHOENIX_CONTACT
10
PLC-INTERFACE, composto da morsetto base PLC-BPT.../21-21 con connessione Push-in e relè in miniatura a innesto con contatto in oro multistrato, per il montaggio su guida di montaggio NS 35/7,5, 2 contatti di scambio, tens. di ingresso 120 V AC/DC
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Larghezza | 14 mm |
---|---|
Altezza | 80 mm |
Profondità | 94 mm |
Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Tensione d'ingresso nominale UN | 120 V AC (110 V DC) |
---|---|
110 V DC | |
Corrente d'ingresso tipica con UN | 4,2 mA (con 110 V DC) |
4,5 mA (con 120 V AC) | |
Tempo di eccitazione tipica | 7 ms |
Tempo di diseccitazione tipico | 10 ms |
Circuito di protezione | ponte raddrizzatore Ponte raddrizzatore |
Indicazione tensione di esercizio | LED giallo |
Potenza dissipata in condizioni nominali | 0,54 W |
Esecuzione dei contatti | 2 contatti di scambio |
---|---|
Materiale dei contatti | AgNi, doratura |
Max. tensione commutabile | 30 V AC |
36 V DC | |
Min. tensione commutabile | 100 mV (a 10 mA) |
Min. corrente | 1 mA (con 24 V) |
Max. corrente d'inserzione | 50 mA |
Corrente di carico permanente | 50 mA |
Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
Max. tensione commutabile | 250 V AC/DC |
Min. tensione commutabile | 5 V AC/DC |
Corrente di carico permanente | 6 A |
Max. corrente d'inserzione | 15 A (300 ms) |
Min. corrente | 10 mA |
Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
85 W (con 48 V DC) | |
60 W (con 60 V DC) | |
44 W (con 110 V DC) | |
60 W (con 220 V DC) | |
1500 VA (con 250 V AC) | |
Capacità di rottura a norma DIN VDE 0660/IEC 60947 | 2 A (a 24 V, DC13) |
0,2 A (a 110 V, DC13) | |
0,2 A (a 250 V, DC13) | |
2 A (con 24 V, AC15) | |
2 A (con 120 V, AC15) | |
2 A (con 250 V, AC15) |
Funzionamento | 100 % ED |
---|---|
Grado di protezione | RT III (Relè) |
Durata meccanica | 3 x 107cicli di manovre |
Classe di combustibilità a norma UL 94 | V0 |
Denominazione | Norme/Disposizioni |
Norme/Disposizioni | IEC 60664 |
EN 50178 | |
IEC 62103 | |
Tensione impulsiva di dimensionamento / isolamento | 6 kV / isolamento base |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
Posizione d'installazione | A scelta |
Indicazione per il montaggio | Affiancabile senza distanza |
Denominazione collegamento | Lato eccitazione |
---|---|
Collegamento | Connessione Push-in |
Lunghezza di spelatura | 8 mm |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
Sezione conduttore AWG | 26 ... 14 |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2900342-PLC-RPT-120UC/21-21AU | 122 Kbytes |
