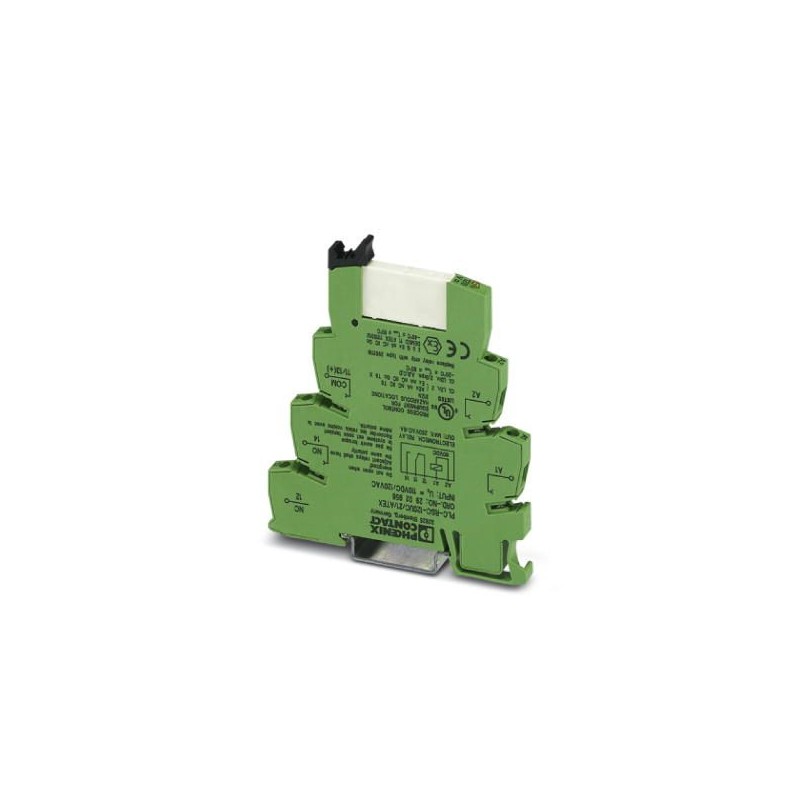

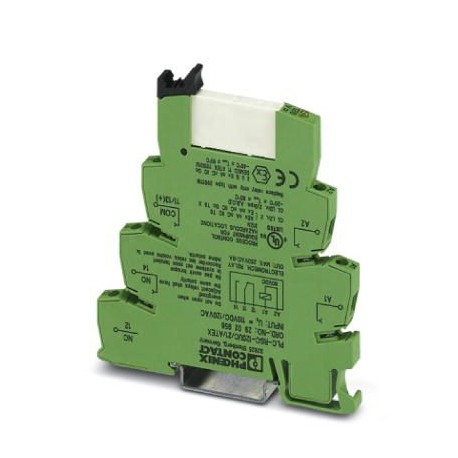

PLC-RSC-120UC/21 ATEX 2902956 PHOENIX CONTACT Modulo portarelè
PLC-RSC-120UC/21 ATEX
2902956
PHOENIX_CONTACT
Modulo portarelè
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2902956 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK621A - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 412 (C_7_2015) |
| GTIN | 4046356957595 |
| Peso per pezzo (confezione esclusa) | 31,060 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (UL) |
|---|---|
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 120 V AC |
|---|---|
| 110 V DC | |
| Corrente d'ingresso tipica con UN | 3,5 mA (UN= 120 V AC) |
| 3 mA (UN= 110 V DC) | |
| Tempo di eccitazione tipica | 6 ms |
| Tempo di diseccitazione tipico | 15 ms |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,42 W |
Lato contatti
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgSnO |
| Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Min. tensione commutabile | 5 V (a 100 mA) |
| Min. corrente | 10 mA (a 12 V) |
| Max. corrente d'inserzione | 10 A (4 s) |
| Corrente di carico permanente | 6 A |
| Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,1 A (a 220 V, DC13) | |
| 3 A (con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (con 230 V, AC15) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Funzionamento | 100 % ED |
| Grado di protezione | RT III (Relè) |
| IP20 (Prese relè) | |
| Durata meccanica | 2x 107cicli di manovre |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| Certificato di omologazione UE | IBExU16ATEXB015 X |
| IECEx | Ex ec nC IIC T4 Gc |
| Certificato IECEx | IECEx IBE 16.0029X |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 31,06 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sezione conduttore AWG | 26 ... 14 |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| EN 60079-0, -7, -15 | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902956-PLC-RSC-120UC/21 ATEX | 105 Kbytes |
|
