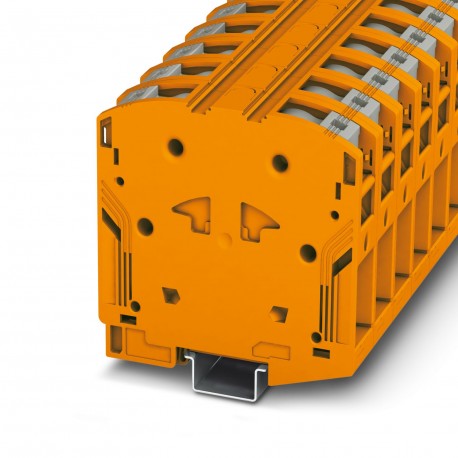

PTPOWER 50 OG 3260069 PHOENIX CONTACT Morsetti di potenza
PTPOWER 50 OG
3260069
PHOENIX_CONTACT
10
Morsetti di potenza
Morsetto di corrente, tensione nominale: 1000 V, corrente nominale: 150 A, numero di collegamenti: 2, numero di poli: 1, tipo di collegamento: collegamento PowerTurn, 1° piano, sezione: 10 mm² - 70 mm², classe di montaggio: NS 35/15, colore: arancione
Morsetti di potenza, tensione nominale: 1000 V, corrente nominale: 150 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione PowerTurn, 1. piano, sezione: 10 mm2 - 70 mm2, tipo di montaggio: NS 35/15, colore: arancione
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto per corrente di punta |
| Numero di poli | 1 |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 4,73 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 50 mm² |
| Sezione di dimensionamento AWG | 2/0 |
| 1. piano | |
| Lunghezza del tratto da spelare | 30 mm ... 32 mm |
| Calibro a tampone | A10 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 10 mm² ... 70 mm² |
| Sezione conduttore AWG | 6 ... 2/0 (convertito secondo IEC) |
| Sezione conduttore flessibile | 10 mm² ... 70 mm² |
| Sezione conduttore flessibile [AWG] | 6 ... 2/0 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 10 mm² ... 50 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 10 mm² ... 50 mm² |
| Sezione con ponticello a pettine rigido | 10 mm² ... 50 mm² |
| Sezione con ponticello a pettine flessibile | 10 mm² ... 50 mm² |
| Sezione con ponticello a pettine flessibile con puntalino e senza collare in plastica | 10 mm² ... 50 mm² |
| Sezione con ponticello a pettine flessibile con puntalino e collare in plastica | 10 mm² ... 50 mm² |
| Corrente nominale | 150 A |
| Corrente di carico massima | 150 A (con una sezione conduttore di 70 mm²) |
| Tensione nominale | 1000 V |
| 1. piano Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 10 mm² ... 70 mm² |
| Sezione del conduttore rigido [AWG] | 8 ... 2/0 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 10 mm² ... 50 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 10 mm² ... 50 mm² |
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 1206612 SZF 3-1,0X5,5 |
| 1201662 E/AL-NS 35 | |
| Lista ponticelli | / EB 2-20/PT / 3260067 |
| / EB 3-20/PT / 3260068 | |
| Dati di ponticellamento | 131 A / 50 mm² |
| Aumento di temperatura Ex | 40 K (147 A / 50 mm²) |
| Tensione nominale | 1100 V |
| Per ponticellamento con ponticello a pettine | 1100 V |
| Tensione di isolamento nominale | 1000 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 134 A |
| Corrente di carico massima | 134 A |
| Resistività di massa | 0,16 mΩ |
| Dati di collegamento Ex Generalità | |
| Lunghezza dei capicorda montati | 30 mm ... 32 mm |
| Lunghezza di spelatura | 30 mm |
| Sezione nominale | 50 mm² |
| Sezione di dimensionamento AWG | 1/0 |
| Dati di collegamento conduttori rigidi | 10 mm² ... 70 mm² |
| Dati di collegamento AWG | 8 ... 2/0 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 16 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 50 mm² |
| Larghezza | 20 mm |
| Altezza | 101 mm |
| Profondità su NS 35/15 | 105 mm |
| Colore | arancione (RAL 2003) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Dati meccanici | |
| Parete laterale aperta | No |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 10 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 10 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 10 mm² |
| corrente nominale In (EF008250) | 150 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 20 mm |
| altezza (EF000040) | 101 mm |
| profondità (EF000049) | 105 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | arancione |
| piani interni esclusi con ponte (EF002661) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3260069-PTPOWER 50 OG | 96 Kbytes |
|
