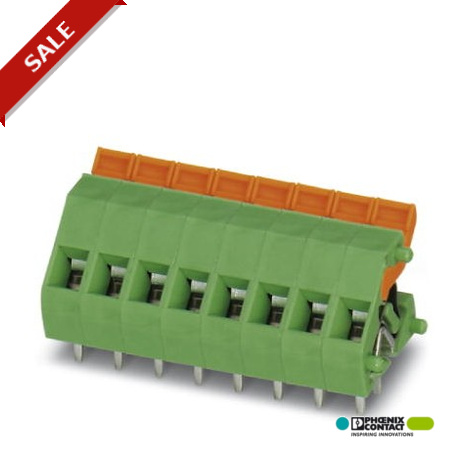

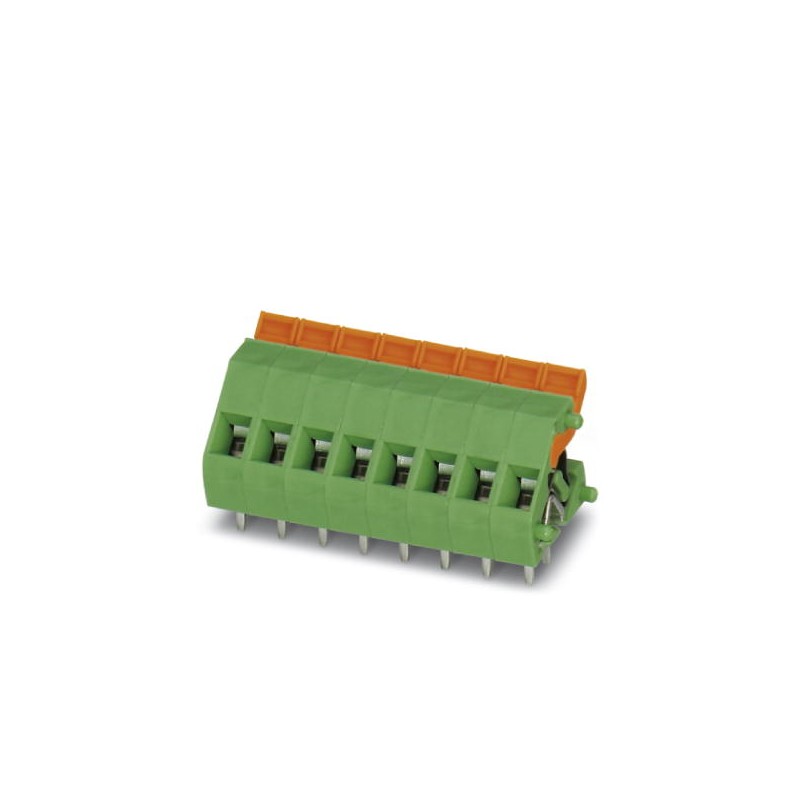

ZFKDS 1,5-W-5,08 1706714 PHOENIX CONTACT Morsetto per c.s., Corrente nominale: 16 A, Tensione nominale: 400 ..
ZFKDS 1,5-W-5,08
1706714
PHOENIX_CONTACT
250
Morsetto per c.s., Corrente nominale: 16 A, Tensione nominale: 400 V, Passo: 5,08 mm, N. poli: 1, Collegamento: Connessione a molla, Montaggio: Saldatura ad onde, Direzione di collegamento conduttore/scheda: 45 °, Colore: verde, L'articolo può essere allineato con diversi numeri di poli!
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Lunghezza | 17 mm |
|---|---|
| Passo | 5,08 mm |
| Altezza di montaggio | 16 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,7 x 1 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | ZFKDS(A) 1,5-W |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 16 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 16 A (con una sezione conduttore di 2,5 mm²) |
| Materiale isolante | PA |
| Superficie pin di saldatura | Sn |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 7,5 mm |
| N. poli | 1 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1706714-ZFKDS 1,5-W-5,08 | 158 Kbytes |
|
