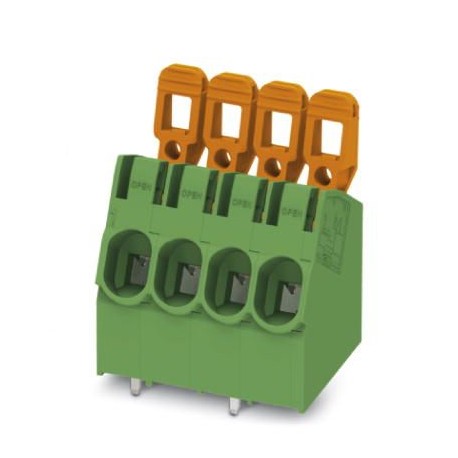

PLA 5/ 4-7,5-ZF 1792245 PHOENIX CONTACT Morsetto per circuiti stampati
PLA 5/ 4-7,5-ZF
1792245
PHOENIX_CONTACT
25
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 41 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 6 mm², numero di potenziali: 4, numero di file: 1, numero di poli per fila: 4, famiglia articoli: PLA 5/, passo: 7,5 mm, tipo di collegamento: Collegamento a scatto a molla, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 30 °, colore: verde, disposizione dei perni: doppia disposizione lineare dei perni, lunghezza dei perni [P]: 3,6 mm, numero di perni a saldare per potenziale: 1, tipo di imballaggio: in scatola
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1792245 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | AABCAA - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 471 (C_1_2013) |
| GTIN | 4046356610438 |
| Peso per pezzo (confezione esclusa) | 18,260 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | SK (Slovacchia) |
Dimensioni
| Lunghezza [ l ] | 26,4 mm |
|---|---|
| Passo | 7,5 mm |
| Misura a | 22,5 mm |
| Larghezza [ w ] | 31 mm |
| Altezza di montaggio | 28,5 mm |
| Altezza [ h ] | 32,1 mm |
| Lunghezza pin [P] | 3,6 mm |
| Distanza codoli | 12,5 mm |
| Diametro foro | 2 mm |
Generalità
| Famiglia articolo | PLA 5/ |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Corrente nominale IN | 41 A |
| Sezione nominale | 6 mm² |
| Materiale isolante | PA |
| Materiale contatto | Sn |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 12 mm |
| N. poli | 4 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1792245-PLA 5/ 4-7,5-ZF | 223 Kbytes |
|
