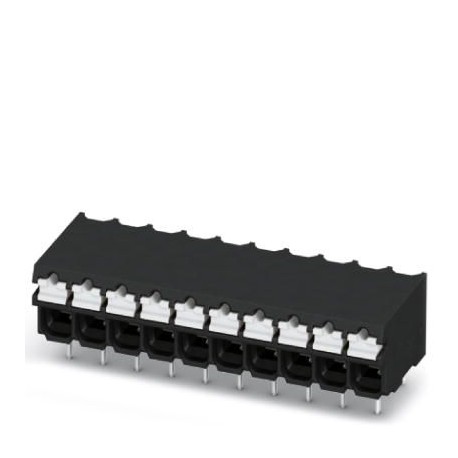

SPT-THR 1,5/ 6-H-3,81 P20 R44 1823780 PHOENIX CONTACT Morsetto per circuiti stampati
SPT-THR 1,5/ 6-H-3,81 P20 R44
1823780
PHOENIX_CONTACT
250
Prodotto su richiesta, non accetta il ritorno.
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 13,5 A, tensione nominale (III/2): 160 V, sezione nominale: 1,5 mm², numero di potenziali: 6, numero di file: 1, numero di poli per fila: 6, famiglia di articoli: SPT 1,5/.. -H-THR, passo: 3,81 mm, tipo di collegamento: collegamento a molla push-in, montaggio: Weld THR, direzione di collegamento del conduttore/circuito stampato: 0 °, colore: nero, Disposizione dei pin: Disposizione dei pin lineari, Lunghezza dei pin [P]: 2 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: cinghia larga 44 mm
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1823780 |
|---|---|
| Pezzi/conf. | 250 PZ |
| Sales key | AAABJA - |
| Quantità di ordinazione minima | 250 PZ |
| Pagina catalogo | Pagina 11 (NTK_2014) |
| GTIN | 4046356814430 |
| Peso per pezzo (confezione esclusa) | 4,590 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 13,6 mm |
|---|---|
| Passo | 3,81 mm |
| Misura a | 19,05 mm |
| Larghezza [ w ] | 23,05 mm |
| Altezza di montaggio | 7,7 mm |
| Altezza [ h ] | 9,7 mm |
| Lunghezza pin [P] | 2 mm |
| Distanza codoli | 7 mm |
| Diametro foro | 1,1 mm |
Generalità
| Famiglia articolo | SPT 1,5/..-H-THR |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 13,5 A |
| Sezione nominale | 1,5 mm² |
| Materiale isolante | LCP |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 8 mm |
| N. poli | 6 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,75 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 9.7 mm |
| numero di collegamenti elettrici (EF008252) | 6 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| corrente nominale In (EF008250) | 17.5 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.1 mm |
| lunghezza del pin (EF006825) | 2 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cintura blister (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1823780-SPT-THR 1,5/ 6-H-3,81 P20 R44 | 149 Kbytes |
|
