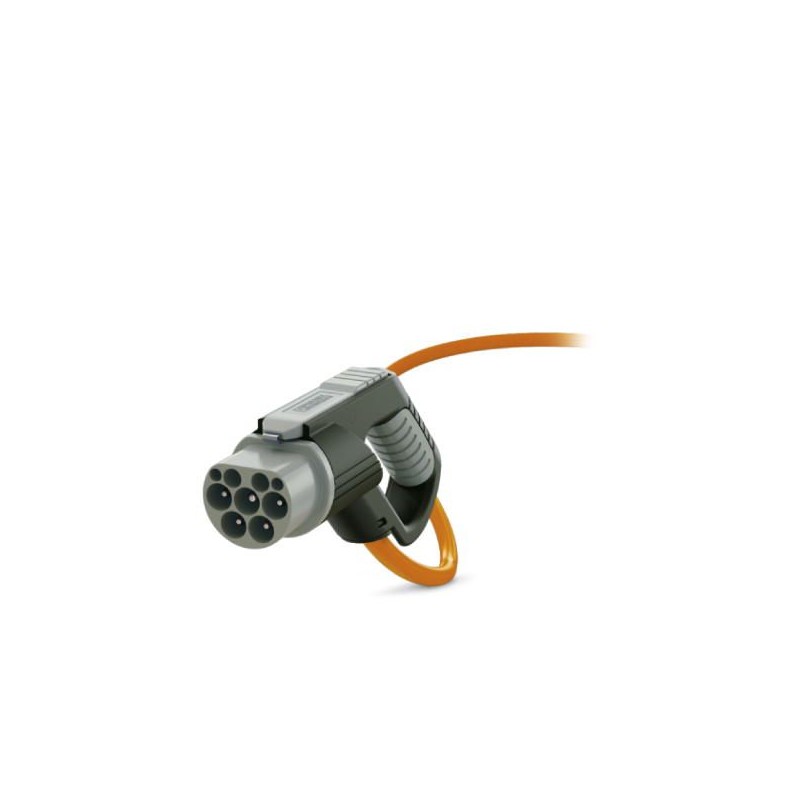

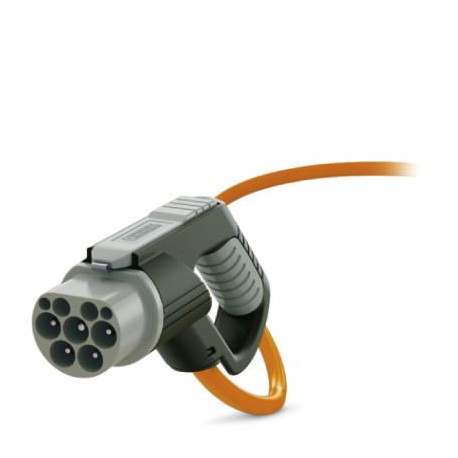

EV-GBM3C-3AC32A-8,4M6,0ESOG00 1623815 PHOENIX CONTACT AC cavo di ricarica
EV-GBM3C-3AC32A-8,4M6,0ESOG00
1623815
PHOENIX_CONTACT
AC cavo di ricarica
CHARX connect, cavo di ricarica CA con connettore di ricarica del veicolo ed estremità del cavo aperta, con cappuccio, colore della custodia nero-grigio, Per la ricarica di veicoli elettrici (EV) in corrente alternata (CA) con ingressi per veicoli GB/T, per l'installazione su stazioni di ricarica per elettromobilità (EVSE), GB/T, GB/T 20234.2, 32 A / 440 V (CA), D-Line, logo "PHOENIX CONTACT", cavo: 8,4 m, arancione, dritto, IMPORTANTE: potrebbe essere necessario organizzare i cavi.
connettori industriali e speciali > cavo di carica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dimensions
| Connecteur de charge du véhicule - Largeur | 60,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 112,40 mm |
| Connecteur de charge du véhicule - Profondeur | 219,10 mm |
| Longueur de câble | 8,4 m |
| longueur à dénuder | 45 mm ±10 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | IP55 (enfiché) |
| IP54 (Cache de protection) |
Propriétés électriques
| Puissance de charge maximale | 24,39 kW |
|---|---|
| Nombre de phases | 3 |
| Nombre de contacts de puissance | 5 (L, NC1, NC2, N, PE) |
| Contacts de puissance du courant de référence | 32 A |
| Contacts de puissance de la tension de référence | 440 V |
| Nombre de contacts de signal | 2 (CP, CC) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Codage de résistance | 220 Ω (entre PE et CC) |
Design
| Ligne de conception | D-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | gris |
| Couleur zone de préhension | gris |
| Couleur élément d'actionnement | gris |
| Couleur cache de protection | noir |
| Etiquette | 14,1 mm x 44,8 mm (logo du client sur demande) |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau levier d'actionnement | Plastique |
| Matériau cache de protection | Plastique |
| Matériau modèle d'enfichage | Plastique |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 5 x 6 mm² + 1 x 0,5 mm² (GB/T 25087-2010, ISO 14572) |
|---|---|
| Classes de câbles | Classe 6 |
| Diamètre extérieur du câble | 17,1 mm ±0,5 mm |
| Type de câble | droit |
| Gaine extérieure, matériau | TPE |
| Gaine extérieure, coloris | orange |
| Taux de courbure minimum | 255 mm (15 x diamètres) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
eCl@ss
| eCl@ss 4.0 | 27141111 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27059290 |
| eCl@ss 6.0 | 27059290 |
| eCl@ss 7.0 | 27059290 |
| eCl@ss 8.0 | 27449001 |
| eCl@ss 9.0 | 27144705 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121522 |
