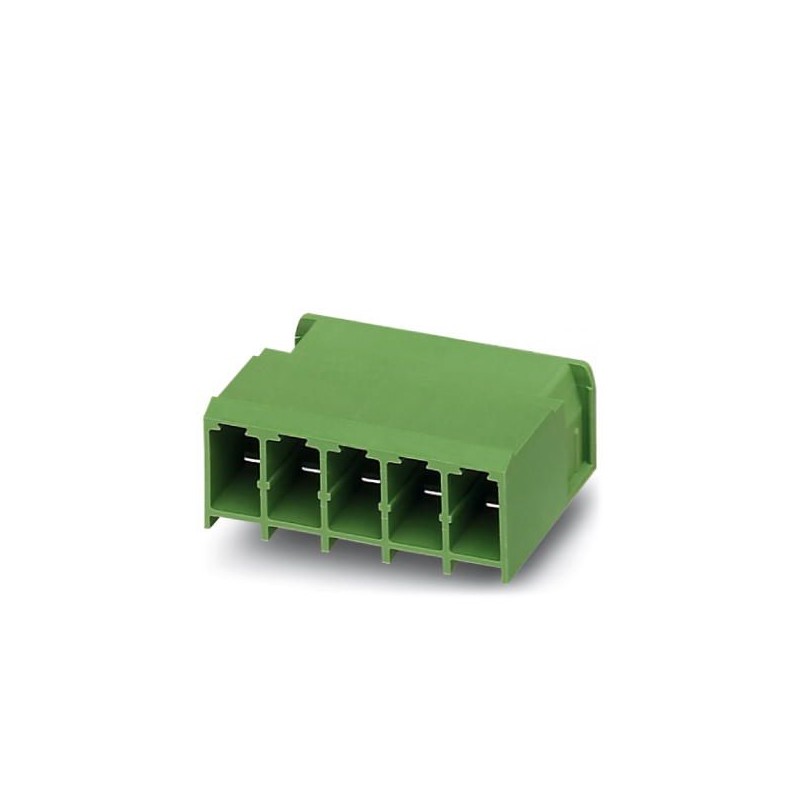

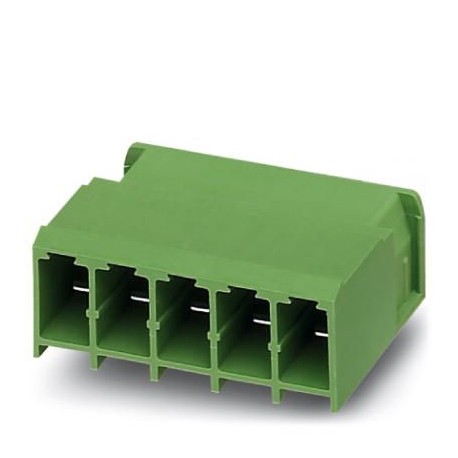

PC 4/ 4-G-7,62 BUGY CP2,3P25 1826253 PHOENIX CONTACT Custodie passaparete
PC 4/ 4-G-7,62 BUGY CP2,3P25
1826253
PHOENIX_CONTACT
50
Custodie passaparete
Base per circuito stampato, sezione nominale: 4 mm², colore: grigio bluastro, corrente nominale: 20 A, tensione nominale (III/2): 630 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 4, numero di file: 1, numero di poli: 4, numero di collegamenti: 4, famiglia di articoli: PC 4/.. -G, passo: 7,62 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 5 mm, numero di pin a saldare per potenziale: 2, sistema a innesto: COMBICON PC 4, orientamento della superficie a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1826253 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABBBA - |
| GTIN | 4046356860567 |
| Peso per pezzo (confezione esclusa) | 7,660 g |
| Numero tariffa doganale | 85366990 |
Dimensioni
| Lunghezza [ l ] | 29 mm |
|---|---|
| Larghezza | 30,46 mm |
| Passo | 7,62 mm |
| Misura a | 22,86 mm |
| Larghezza [ w ] | 30,46 mm |
| Altezza [ h ] | 19,25 mm |
| Altezza di montaggio | 14,25 mm |
| Lunghezza pin a saldare | 5 mm |
| Dimensioni dei codoli | 1 x 0,8 mm |
| Lunghezza | 29 mm |
Generalità
| Famiglia articolo | PC 4/..-G |
|---|---|
| Tensione di dimensionamento (III/3) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 20 A |
| Colore | blu grigio |
| N. poli | 4 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 4 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| corrente nominale In (EF008250) | 20 A |
| tensione nominale (EF000228) | 630 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
