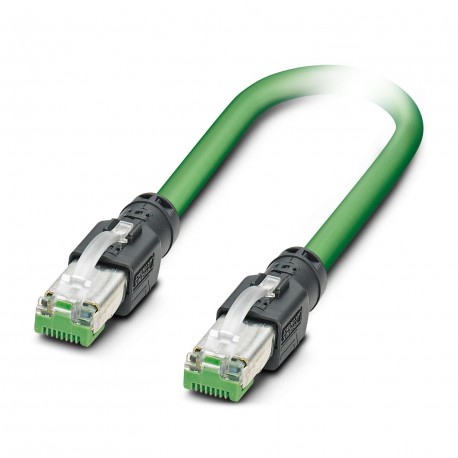

VS-PNRJ45-PNRJ45-93B-7,5 1406404 PHOENIX CONTACT Cavo patch
VS-PNRJ45-PNRJ45-93B-7,5
1406404
PHOENIX_CONTACT
Cavo patch
Cavo patch, grado di protezione: IP20, lunghezza cavo: 7,5 m, numero di poli: 4, PROFINET
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Standard |
| Tipo sensore | PROFINET |
| Numero di poli | 4 |
| Schermato | sì |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | I |
| Segnalazione stato | no |
| Tensione di dimensionamento (III/3) | 72 V (DC) |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 |
| Velocità di trasmissione | 100 MBit/s |
| Dati meccanici | |
| Forza d'inserzione per ogni contatto segnale | 50,00 N |
| Forza di trazione per ogni contatto segnale | 30 N |
| Connessione 1 | |
| Tipo | Maschio diritto RJ45 |
| Schermato | sì |
| Grado di protezione | IP20 |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 |
| Schermato | sì |
| Cicli di manovra | ≥ 750 |
| Grado di protezione | IP20 |
| Lunghezza cavo | 7,50 m |
| PROFINET PVC flessibile CAT5 [93B] | |
| Disegno quotato |  |
| Nota | Raggio di piegatura minima 4 x D |
| Schermato | sì |
| Tipo di cavo | PROFINET PVC flessibile CAT5 |
| Tipo cavo (sigla) | 93B |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801:2002), 100 MBit/s |
| Struttura dei cavi | 1x4xAWG22/7, SF/TQ |
| Diametro esterno conduttore | 6,50 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | verde RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | ca. 1,5 mm |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
| Raggio di piegatura minimo, posa fissa | 30 mm |
| Raggio di piegatura minimo, posa mobile | 60 mm |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 7.5 m |
| materiale della guaina del cavo (EF004136) | cloruro di polivinile (PVC) |
| senza alogeni (EF000025) | No |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| grado di protezione (IP) (EF005474) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1406404-VS-PNRJ45-PNRJ45-93B-7,5 | 146 Kbytes |
|
