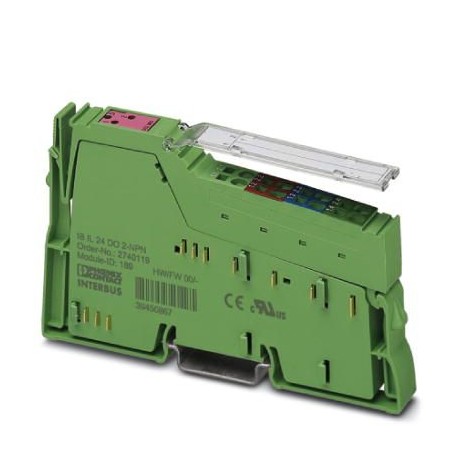

IB IL 24 DO 2-NPN-PAC
2861496
PHOENIX_CONTACT
1
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2861496 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNI132 - |
Pagina catalogo | Pagina 154 (C_6_2017) |
GTIN | 4017918894412 |
Peso per pezzo (confezione esclusa) | 42,000 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE (Germania) |
Disegno quotato | |
---|---|
Larghezza | 12,2 mm |
Altezza | 119,8 mm |
Profondità | 71,5 mm |
Nota sulle dimensioni | Dimensioni |
Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Grado di protezione | IP20 |
Tipo di montaggio | Guida di supporto |
---|---|
Peso netto | 42 g |
Nota per i dati sul peso | senza connettore |
Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali Segnalazione di errore nel codice diagnostica (bus) e segnalazione (2 Hz) sul modulo tramite LED (D) |
Denominazione | bus locale Inline |
---|---|
Numero di canali | 2 |
Collegamento | Ripartitore dati Inline |
Velocità di trasmissione | 500 kBit/s |
Denominazione | Alimentazione della logica (UL) |
---|---|
Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
Corrente assorbita | max. 32 mA |
Denominazione | Alimentazione del circuito di segmento (US) |
Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | max. 1 A |
Denominazione uscita | Uscite digitali |
---|---|
Collegamento | Connessione a molla |
Tecnica di connessione | 4 conduttori |
Numero uscite | 2 (NPN) |
Nome protezione | Protezione contro il sovraccarico, protezione delle uscite contro il cortocircuito |
Tensione d'uscita | 24 V DC |
Tensione di uscita nominale | 24 V DC |
Corrente massima d'uscita per canale | 500 mA |
Corrente di uscita massima per modulo | 1 A |
Carico nominale induttivo | 12 VA |
Carico nominale lampade | 12 W |
Carico nominale ohmico | 12 W |
Test di verifica | Alimentazione 5 V bus remoto in ingresso / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. |
---|---|
Alimentazione 5 V bus remoto in uscita / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. | |
Alimentazione 7,5 V (logica bus) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min. | |
Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes | |
PHOENIX CONTACT-2861496-IB IL 24 DO 2-NPN-PAC | 150 Kbytes |
