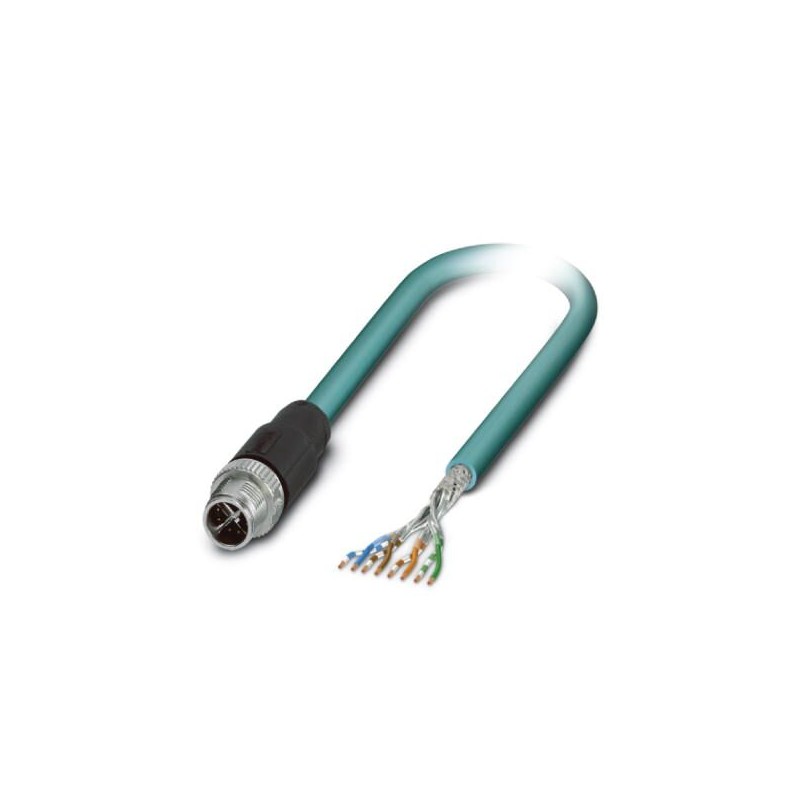

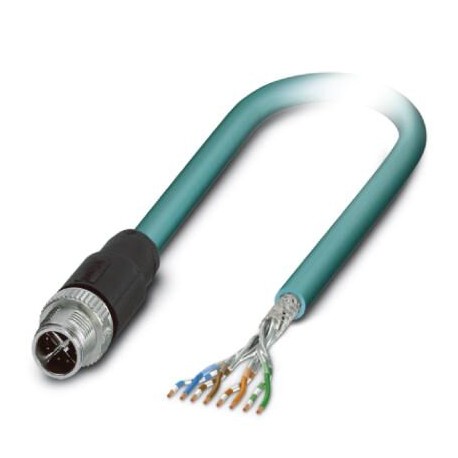

NBC-M12MSX/50,0-94F 1089053 PHOENIX CONTACT Cavo di rete, Ethernet CAT6
NBC-M12MSX/50,0-94F
1089053
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete, Ethernet CAT6
Cavo di rete, Ethernet CAT6A (10 GBit/s), CC-Link IE CAT6A (10 GBit/s), 8 poli senza alogeni, schermato (Advanced Shielding Technology), connettore M12 diritto, codifica: X / IP67, un'estremità del cavo libera, lunghezza del cavo: 50 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1089053 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CMJ - |
| Quantità di ordinazione minima | 10 PZ |
| GTIN | 4055626892818 |
| Peso per pezzo (confezione esclusa) | 2.133,000 g |
| Numero tariffa doganale | 85444290 |
Torna su
Torna su
Torna su
Torna su
Torna su
Dati generali
| Nota | Altri prodotti con conduttore e lunghezza variabili si trovano nella sezione Accessori. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 0,5 A |
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 8 |
| Tipo di segnale/categoria | Ethernet CAT6A, 10 Gbit/s |
| CC-Link IE CAT6A, 10 Gbit/s | |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-109 |
Caratteristiche testa 1
| Struttura testa | Maschio diritto M12 SPEEDCON / IP67 |
|---|---|
| Numero poli (piano d'inserimento) | 8 |
| Codifica | X (Dati) |
| Colore | nero |
| Materiale (componenti) | CuZn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PP (Portacontatti) | |
| TPU, difficilmente infiammabile, autoestinguente (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Resistenza di isolamento | ≥ 100 MΩ |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
Cavo
| Tipo cavo | Ethernet 10 GBit |
|---|---|
| Tipo cavo (sigla) | 94F |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo di segnale/categoria | Ethernet CAT6A, 10 Gbit/s |
| Struttura cavo | 4x2xAWG26/7; S/FTP |
| Sezione conduttore | 4x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 1,04 mm |
| Colori filo | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Pellicola rivestita in alluminio |
| Cordatura intera | 4 coppie verso l’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Spessore parete rivestimento esterno | 0,65 mm |
| Diametro esterno cavo D | 6,4 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza alla trazione GRP | ≤ 100 N |
| Peso del cavo | 42 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | 47 nF/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 75,3 dB (con 1 MHz) |
| 66,3 dB (con 4 MHz) | |
| 61,8 dB (con 8 MHz) | |
| 60,3 dB (con 10 MHz) | |
| 57,2 dB (con 16 MHz) | |
| 55,8 dB (con 20 MHz) | |
| 54,3 dB (con 25 MHz) | |
| 52,8 dB (con 31,25 MHz) | |
| 48,4 dB (con 62,5 MHz) | |
| 45,3 dB (con 100 MHz) | |
| 40,8 dB (con 200 MHz) | |
| 39,3 dB (con 250 MHz) | |
| 38,1 dB (con 300 MHz) | |
| 36,3 dB (con 400 MHz) | |
| 34,8 dB (con 500 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 72,3 dB (con 1 MHz) |
| 63,3 dB (con 4 MHz) | |
| 58,8 dB (con 8 MHz) | |
| 57,3 dB (con 10 MHz) | |
| 54,2 dB (con 16 MHz) | |
| 52,8 dB (con 20 MHz) | |
| 51,3 dB (con 25 MHz) | |
| 49,9 dB (con 31,25 MHz) | |
| 45,4 dB (con 62,5 MHz) | |
| 42,3 dB (con 100 MHz) | |
| 37,8 dB (con 200 MHz) | |
| 36,3 dB (con 250 MHz) | |
| 35,1 dB (con 300 MHz) | |
| 33,3 dB (con 400 MHz) | |
| 31,8 dB (con 500 MHz) | |
| Attenuazione | 3,1 dB (con 1 MHz) |
| 5,7 dB (con 4 MHz) | |
| 8 dB (con 8 MHz) | |
| 8,9 dB (con 10 MHz) | |
| 11,2 dB (con 16 MHz) | |
| 12,6 dB (con 20 MHz) | |
| 14,1 dB (con 25 MHz) | |
| 15,8 dB (con 31,25 MHz) | |
| 22,5 dB (con 62,5 MHz) | |
| 28,7 dB (con 100 MHz) | |
| 41,4 dB (con 200 MHz) | |
| 46,6 dB (con 250 MHz) | |
| 51,4 dB (con 300 MHz) | |
| 60,1 dB (con 400 MHz) | |
| 67,9 dB (con 500 MHz) | |
| Attenuazione di ritorno (RL) | 20 dB (con 1 MHz) |
| 23 dB (con 4 MHz) | |
| 24,5 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 24,2 dB (con 25 MHz) | |
| 23,3 dB (con 31,25 MHz) | |
| 20,7 dB (con 62,5 MHz) | |
| 19 dB (con 100 MHz) | |
| 16,4 dB (con 200 MHz) | |
| 15,6 dB (con 250 MHz) | |
| 15,6 dB (con 300 MHz) | |
| 15,6 dB (con 400 MHz) | |
| 15,6 dB (con 500 MHz) | |
| Runtime | 5,13 ns/m |
| Attenuazione schermatura | ≥ 80 dB (con 30 ... 100 MHz) |
| Tensione nominale cavo | ≤ 100 V |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 700 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 8 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 50 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| corrente nominale In (EF008250) | 0.5 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP67 |
