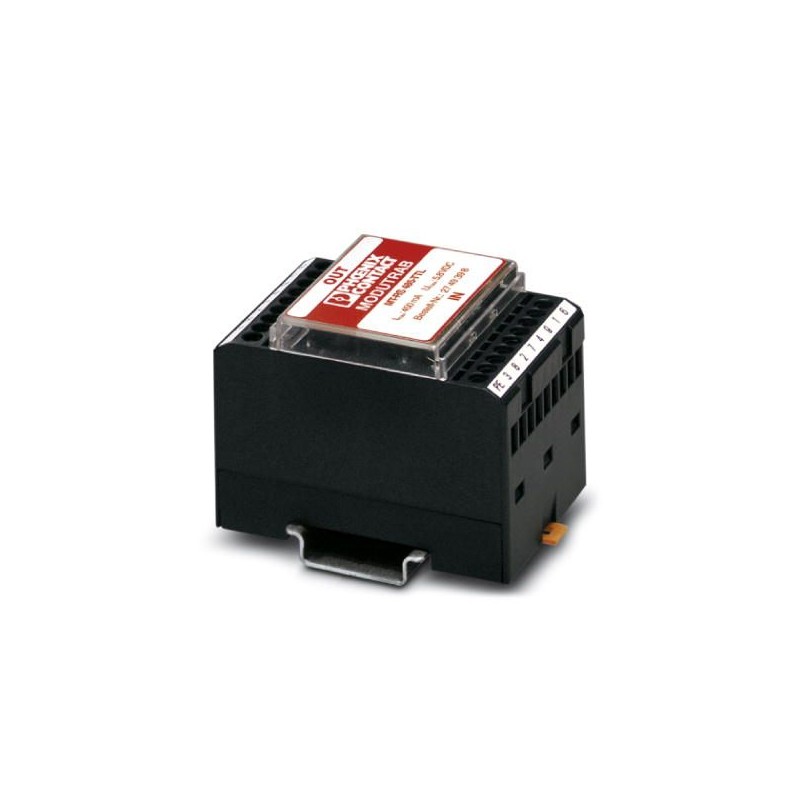

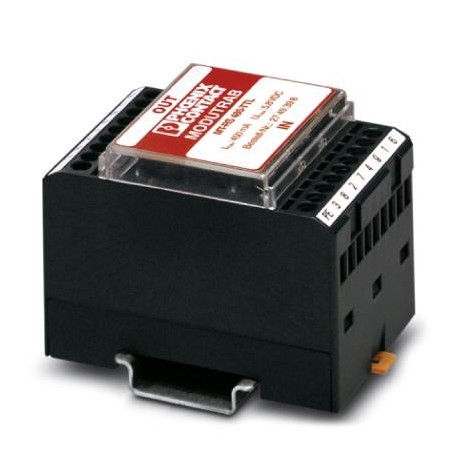

MT-RS485-TTL 2749398 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
MT-RS485-TTL
2749398
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2749398 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | CL3132 - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 100 (TT_2002) |
| GTIN | 4017918104962 |
| Peso per pezzo (confezione esclusa) | 102,422 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Colore | nero |
|---|---|
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Modulo guida monolitico |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe requisiti VDE | C2 |
| C3 | |
| D1 | |
| Tensione nominale UN | 5 V DC |
| Massima tensione permanente UC | 5,8 V DC |
| Corrente di dimensionamento | 450 mA (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 2 mA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Max. corrente dispersa Imax(8/20) µs (massa segnale fili) | 10 kA |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 9 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 9 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 450 V |
| Limitazione di tensione in uscita a 1 kV/µs (massa segnale fili), statica | ≤ 9 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 9 V |
| Tensione residua in In (fili-massa segnale) | ≤ 9 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 9 V |
| Livello di protezione Up(conduttore-terra) | ≤ 450 V |
| Livello di protezione Up(massa segnale fili) | ≤ 9 V |
| Tempo di eccitazione tA(filo-filo) | 1 ns |
| Tempo di risposta tA (massa segnale fili) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,1 dB (sistema a 150 Ω fino a 40 kHz) |
| tip. 0,1 dB (fino a 10 kHz) | |
| Attenuazione d’inserzione aE, asimm. | 0,5 dB (fino a 0,1 MHz, sistema 50 Ω) |
| 0,1 dB (sistema a 600 Ω fino a 10 kHz) | |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 50 Ohm | 600 kHz |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 150 Ohm | 200 kHz |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 600 Ohm | 50 kHz |
| Resistenza in serie | 4,4 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
