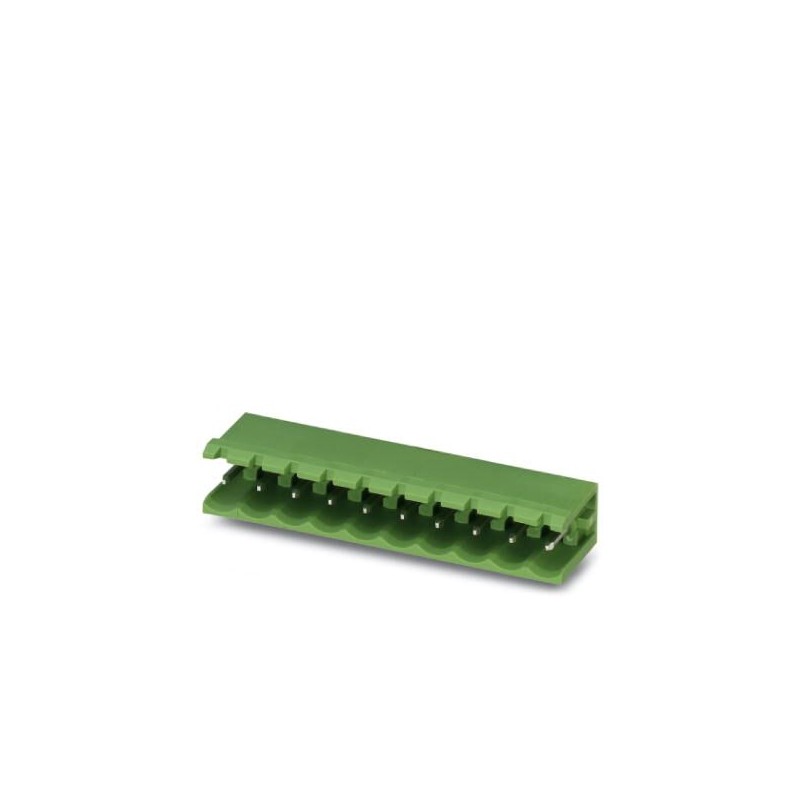

MSTB 2,5/ 2-G RD 1043886 PHOENIX CONTACT Custodie passaparete MSTB 2,5/ 2-G RD 1043886
MSTB 2,5/ 2-G RD
1043886
PHOENIX_CONTACT
250
Custodie passaparete - MSTB 2,5/ 2-G RD - 1043886
Alloggiamento della base della scheda a circuito stampato, sezione nominale: 2,5 mm², colore: rosso, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di connessioni: 2, famiglia di articoli: MSTB 2.5/.. -G, passo: 5 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie del plug-in: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Presa base per circuiti stampati, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 2,5 mm², numero poli: 2, passo: 5 mm, colore: rosso, superficie contatti: Stagno, montaggio: Saldatura ad onde, layout pin: Pinning lineare, lunghezza pin [P]: 3,5 mm
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1043886 |
|---|---|
| Pezzi/conf. | 250 PZ |
| Sales key | AAAFDA - |
| Quantità di ordinazione minima | 250 PZ |
| GTIN | 4055626616810 |
| Peso per pezzo (confezione esclusa) | 0,704 g |
| Numero tariffa doganale | 85366930 |
Caratteristiche articolo
| Abbreviazione | Custodie passaparete |
|---|---|
| Sistema di spine | CLASSIC COMBICON |
| Tipo contatti | Maschio |
| Famiglia articolo | MSTB 2,5/..-G |
| Passo | 5 mm |
| N. poli | 2 |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Pinning lineare |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente nominale | 12 A |
|---|---|
| Tensione nominale | 320 V |
| Tensione di dimensionamento | 320 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (1,3 - 3 µm Ni), |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (3 - 5 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (1,3 - 3 µm Ni) |
Indicazioni materiale - custodia
| Colore custodia | rosso (3001) |
|---|---|
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Lunghezza [ l ] | 12 mm |
|---|---|
| Larghezza [ w ] | 10 mm |
| Altezza [ h ] | 12,1 mm |
| Passo | 5 mm |
| Altezza (senza pin di saldatura) | 8,6 mm |
| Lunghezza pin [P] | 3,5 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Misura a | 5 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (in base alla curva di derating) |
Distanze in aria e linee di fuga
| Distanze in aria e superficiali | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valore minimo distanza in aria - campo non omogeneo (III/3) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (III/2) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (II/2) | 3 mm |
| Valore minimo della distanza superficiale (III/3) | 4 mm |
| Valore minimo della distanza superficiale (III/2) | 3 mm |
| Valore minimo della distanza superficiale (II/2) | 3,2 mm |
Controlli meccanici (A)
| Forza di inserzione per polo circa | 8 N |
|---|---|
| Forza di trazione per polo circa | 6 N |
| Non intercambiabilità di connessione >20 N | Controllo superato |
| Settori d’applicazione portacontatti applicazione >20 N | Controllo superato |
Prove di durata (B)
| Specifica di prova | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistività di massa R1 | 1,7 mΩ |
| Cicli di manovra | 25 |
| Resistività di massa R2 | 1,8 mΩ |
| Tensione impulsiva verticale sul livello del mare | 4,8 kV |
| Tensione alternata fissa | 2,21 kV |
| Resistenza di isolamento tra poli contigui | > 0,1 TΩ |
Prove climatica (D)
| Specifica di prova | DIN EN ISO 6988:1997-03 |
|---|---|
| Sollecitazione per effetto del freddo | -40 °C/2 h |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
| Tensione impulsiva verticale sul livello del mare | 4,8 kV |
| Tensione alternata fissa | 2,21 kV |
Prove ambientali e di durata (E)
| Specifica di prova | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Risultato livello di protezione codice IP | Protezione contro i contatti accidentali con dito di prova IP20 |
Prova vibrazioni
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Risultato | Controllo superato |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 - 60,1 Hz) |
| Accelerazione | 5 g (60,1 - 150 Hz) |
| Durata di prova per asse | 2,5 h |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 2 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5 mm |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.23 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | rosso |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
