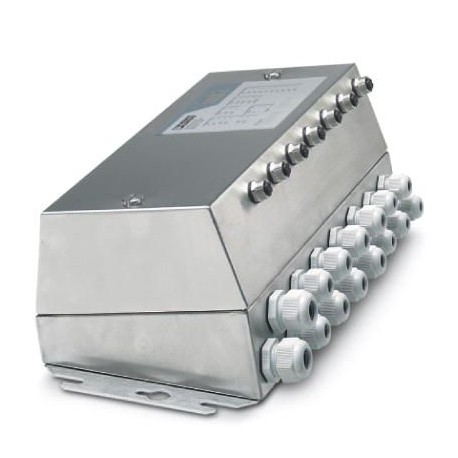

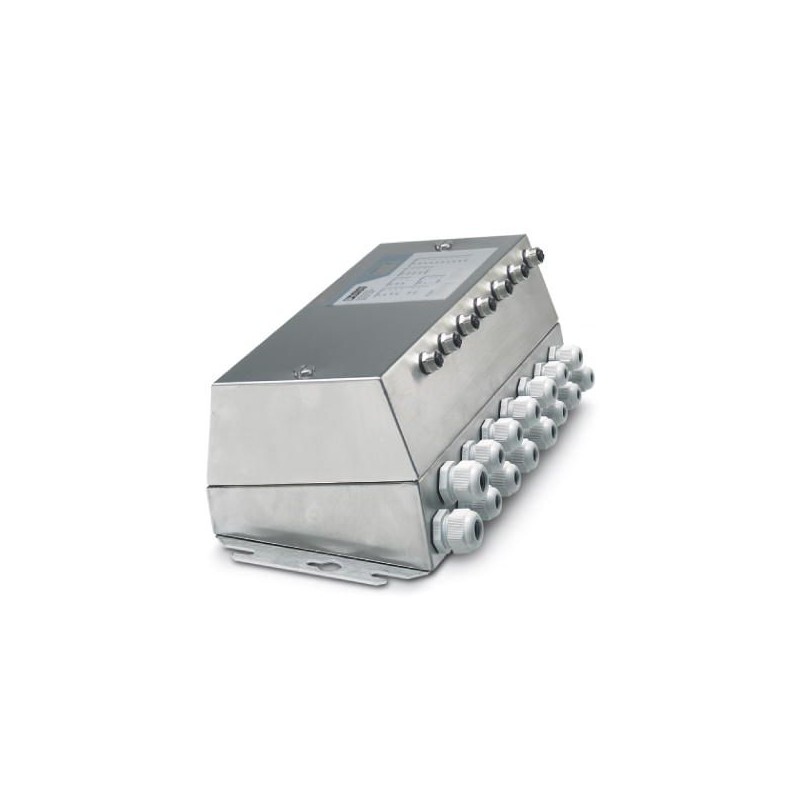

ELR 5030 IP PN
2701006
PHOENIX_CONTACT
1
Motor starter
Software di automazione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2701006 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DRFAAA - |
Pagina catalogo | Pagina 51 (C_5_2017) |
GTIN | 4046356709644 |
Peso per pezzo (confezione esclusa) | 3,500 kg |
Numero tariffa doganale | 85371098 |
Paese di origine | DE (Germania) |
Larghezza | 384 mm |
---|---|
Altezza | 182 mm |
Profondità | 139 mm |
Nota sulle dimensioni | Elettronica del modulo senza base |
Distanza fori | 360 mm |
Temperatura ambiente (esercizio) | -25 °C ... 50 °C (senza condensa) |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C (senza condensa) |
Umidità dell'aria consentita (esercizio) | 0 % ... 85 % (senza condensa) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 75 % (si può verificare della condensa sulla custodia esterna) |
Pressione aria (funzionamento) | 86 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 86 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
Grado di protezione | IP67 a norma IEC 60529 |
Nota | Nota per il funzionamento Protezione di linea del cavo di alimentazione di rete max. 25 A, osservare il derating del connettore POWER-COMBICON |
Numero di canali | 2 |
---|---|
Collegamento | Connettore femmina RJ45 a 8 poli su motor starter |
Denominazione vano di collegamento | X30 e X31 |
N. poli | 8 |
Sezione del conduttore ammessa | max. 0,14 mm² ... 0,22 mm² |
Collegamento | COMBICON |
---|---|
Denominazione | Morsettiera X13 |
N. poli | 3 |
Sezione del conduttore ammessa | 1,5 mm² |
Avvitamento Pg | Pg11 |
Tensione di alimentazione | 24 V DC (US1 / US2) |
Range tensione di alimentazione | 20 V DC ... 30 V DC (ripple incluso) |
Ripple | Ripple consentito 3,6 VSS entro il campo di tensione ammissibile |
Corrente di alimentazione | tip. 0,25 A (con US1 = 24 V; più la corrente degli ingressi/delle uscite digitali) |
Carico di corrente massimo | 10 A |
Denominazione | Connessione rete |
---|---|
Collegamento | POWER-COMBICON con contatti d'argento |
Denominazione vano di collegamento | X11 |
N. poli | 5 |
Sezione del conduttore ammessa | 2,5 mm² ... 4 mm² |
Avvitamento Pg | Pg11 |
Tensione di esercizio | 360 V AC ... 550 V AC (Tensione conduttori, 50/60 Hz) |
Carico di corrente massimo | 25 A |
Collegamento | POWER-COMBICON |
---|---|
Numero | 1 |
Denominazione vano di collegamento | Morsettiera X10 |
Sezione del conduttore ammessa | 2,5 mm² ... 4 mm² |
Avvitamento Pg | Pg16 |
Tensione di esercizio | 360 V AC ... 550 V AC (Tensione conduttori, 50/60 Hz) |
Frequenza | 50 Hz ... 60 Hz (Frequenza di rete) |
Intervallo corrente nominale | 2,4 A ... 6 A |
Categoria d'impiego | in conformità a AC 3 |
Frequenza di attivazione | massimo 5 cicli di manovre al minuto |
Denominazione ingresso | Ingressi digitali |
---|---|
Numero ingressi | 10 |
Collegamento | Connettore M12 |
Tecnica di connessione | 2, 3, 4 conduttori |
N. poli | 5 |
Tensione d'ingresso | 24 V DC (US1) |
Range d'ingresso segnale "0" | -3 V DC ... 5 V (binario "0") |
Range d'ingresso segnale "1" | 15 V DC ... 30 V DC (binario "1") |
Corrente d'ingresso tipica per canale | ca. 3 mA (con US1 = 24 V) |
Tempo filtro | 3 ms |
Alimentazione sensori | UINI = US1 meno 1 V 500 mA protezione da cortocircuito/sovraccarico |
Denominazione uscita | Uscite digitali |
---|---|
Numero uscite | 4 |
Collegamento | Connettore M12 |
Tecnica di connessione | 2 conduttori |
N. poli | 5 |
Corrente d'uscita | max. 500 mA (ogni canale) |
Tensione di uscita minima a corrente nominale | US2 meno 1 V |
Nome protezione | Cortocircuito elettronico/protezione contro il sovraccarico, diodo di smorzamento |
Materiale custodia | |
---|---|
Tipo di montaggio | Montaggio a parete |
Peso netto | 3500 g |
Nota per i dati sul peso | Elettronica del modulo senza base |
Nota | Nota per il funzionamento Protezione di linea del cavo di alimentazione di rete max. 25 A, osservare il derating del connettore POWER-COMBICON |
Nota per il funzionamento Forma della rete ammissibile rete TN, TT, IT su richiesta |
Distanze in aria e linee di fuga | secondo EN 50178: 1998 |
---|---|
Emissione disturbi | EN 61000-6-4 |
Prove meccaniche | Urti secondo EN 60068-2-27/IEC 60068-2-27 10g, criterio di valutazione 1 |
Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 2g, criterio di valutazione 1 | |
Classe di protezione | I, a norma EN 50178 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
