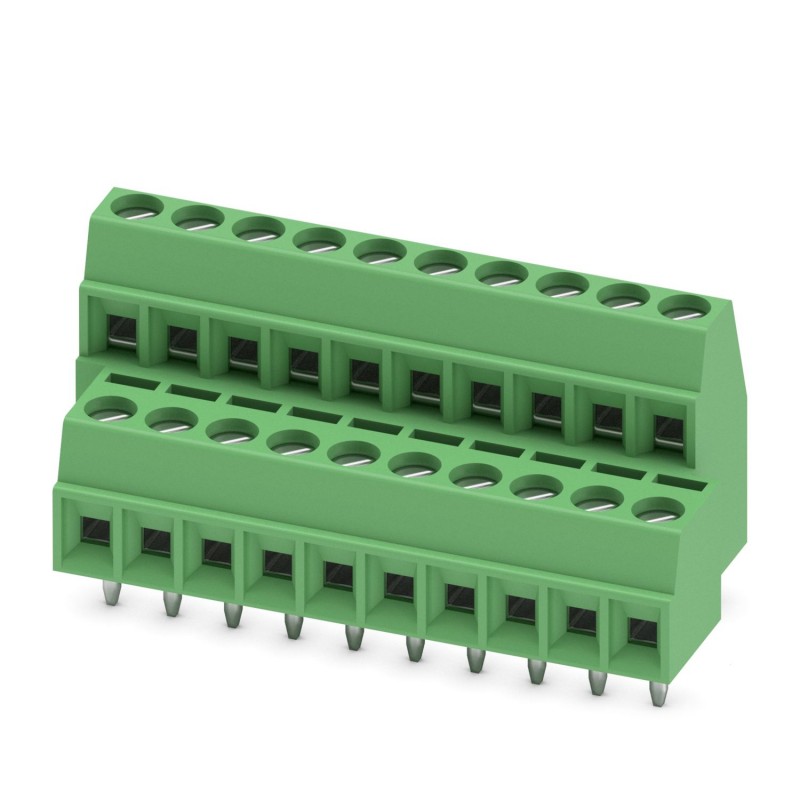

MKKDS 1/14-3,5 BGBD:15-28/1-14 1934722 PHOENIX CONTACT PCB terminal block
MKKDS 1/14-3,5 BGBD:15-28/1-14
1934722
PHOENIX_CONTACT
50
PCB terminal block
Morsetto per circuito stampato, corrente nominale: 8 A, tensione nominale (III/2): 200 V, sezione nominale: 1 mm2, numero di potenziali: 28, numero di file: 2, numero di poli per fila: 14, famiglia di articoli: MKKDS 1, passo: 3,5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: in scatola
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione nove cento trenta quattro mila sette cento venti due |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4017918901622 |
| Peso per Pezzo (escluso imballaggio) | 16.030 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 16.3 mm |
|---|---|
| Passo | 3.5 mm |
| La dimensione di una | 45,5 mm |
| Larghezza [ w ] | 51.25 mm |
| Altezza | 16.2 mm |
| Altezza [ h ] | 19.7 mm |
| Spina a saldare [P] | 3.5 mm |
| Spaziatura Pin | 11.4 mm |
| Diametro del foro | 1.1 mm |
Generale
| Gamma di articoli | MKKDS 1 |
|---|---|
| Gruppo materiali isolanti | Io |
| Tensione d'impulso (III/3) | 2,5 kV |
| Tensione d'impulso (III/2) | 2,5 kV |
| Tensione d'impulso (II/2) | 2,5 kV |
| Tensione nominale (III/3) | 160 V |
| Tensione nominale (III/2) | 200 V |
| Tensione nominale (II/2) | 400 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 8 Un |
| Sezione trasversale nominale | 1 mm2 |
| Massima corrente di carico | Dieci |
| Materiale isolante | PA |
| Lega per saldatura di pin di superficie | |
| Classe di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura | 5 mm |
| Numero di posizioni | Quattordici |
| La filettatura della vite | M2 |
| Coppia di serraggio, min. | 0.22 Nm |
| Coppia di serraggio max | 0.25 Nm |
Connessione dati
| Sezione conduttore solido min. | 0,14 mm2 |
|---|---|
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,14 mm2 |
| Sezione conduttore flessibile max. | 1 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 0,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 0,5 mm2 |
| Sezione conduttore AWG min. | Venti sei |
| Sezione conduttore AWG max. | Sedici |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,14 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,14 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 0,2 mm2 |
Norme e Regolamenti
| Connessione in acc. con standard | EN-VDE |
|---|---|
| CSA | |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento noveeCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
