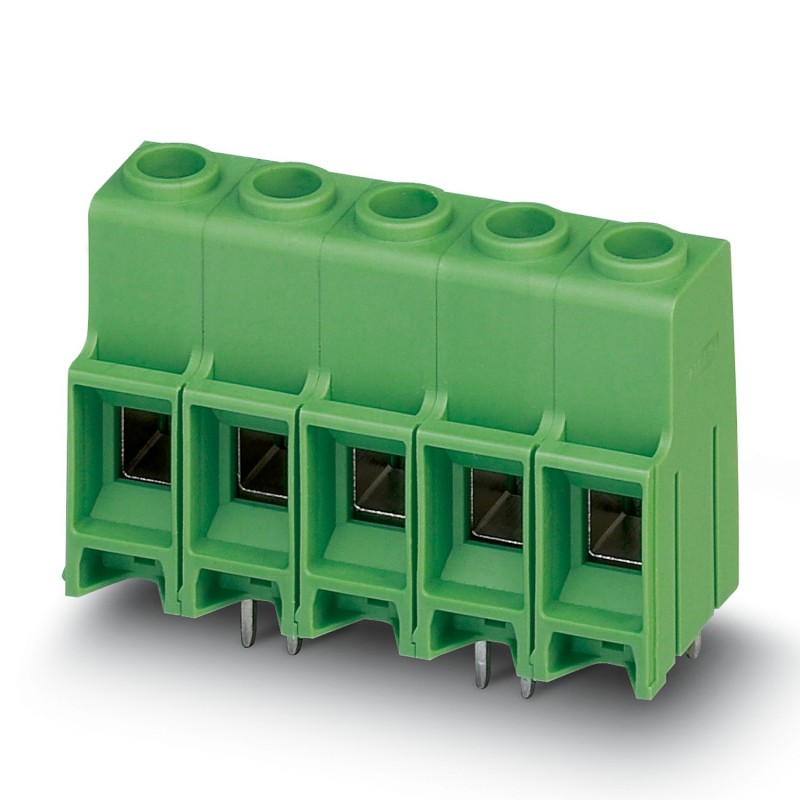

MKDS 10 HV/10-ZB-10,16 BK 1745043 PHOENIX CONTACT PCB terminal block
MKDS 10 HV/10-ZB-10,16 BK
1745043
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, sezione nominale: 16 mm², numero di potenziali: 10, numero di file: 1, numero di poli per fila: 10, famiglia articoli: MKDS 10 HV, passo: 10,16 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, montaggio: Saldatura ad onda, Direzione di collegamento conduttore/circuito stampato: 0 °, colore: nero, disposizione dei pin: Zigzag Pins W, Lunghezza dei pin [P]: 5 mm, numero di pin a saldare per potenziale: 2, Tipo di imballaggio: Boxed
Morsetto circuito stampato, corrente nominale: 76 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 16 mm2, numero dei potenziali: 10, numero di file: 1, numero di poli per fila: 10, serie di prodotti: MKDS 10 HV, passo: 10,16 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: nero, Layout Pin: Pinning a zigzag W, Lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | MKDS 10 HV |
| Linea di prodotti | COMBICON Terminals L |
| Tipo | Morsetto per circuiti stampati componibile |
| Numero di poli | 10 |
| Passo | 10,16 mm |
| Numero collegamenti | 10 |
| Numero di file | 1 |
| Numero dei potenziali | 10 |
| Layout pin | Pinning a zigzag W |
| Numero di pin di saldatura per potenziale | 2 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Corrente nominale IN | 76 A |
| Tensione nominale UN | 1000 V |
| Tensione di dimensionamento (III/3) | 800 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
| Tecnologia di connessione | |
| Tipo | Morsetto per circuiti stampati componibile |
| Sezione nominale | 16 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a vite con gabbia |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 6 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,5 mm² ... 16 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 6 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 6 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 6 mm² |
| Lunghezza del tratto da spelare | 10 mm |
| Testa della vite del tipo di apparecchio | Fessura longitudinale (L) |
| Coppia di serraggio | 1,2 Nm ... 1,5 Nm |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning a zigzag W |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica punto di connessione (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | nero (9005) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Nota per l'utilizzo | Per la connessione dei conduttori sicura bisogna rispettare sempre una coppia di serraggio predefinita. Al momento della connessione dei conduttori (montaggio), i morsetti componibili vanno rinforzati (fissati a mano, rinforzo sulla custodia). |
| Disegno quotato |  |
| Passo | 10,16 mm |
| Larghezza [w] | 101,6 mm |
| Altezza [h] | 35,8 mm |
| Lunghezza [l] | 18,7 mm |
| Altezza di installazione | 30,8 mm |
| Lunghezza codoli a saldare [P] | 5 mm |
| Dimensioni dei codoli | 1 x 0,9 mm |
| Design del circuito stampato | |
| Diametro foro | 1,5 mm |
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,5 mm² / rigido / > 20 N |
| 0,5 mm² / flessibile / > 20 N | |
| 16 mm² / rigido / > 100 N | |
| 16 mm² / flessibile / > 100 N | |
| Test temperatura ambientale | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Requisito verifica di riscaldamento | La somma della temperatura ambiente e del riscaldamento del morsetto del circuito stampato non deve superare il limite superiore della temperatura. |
| Resistenza alla corrente di breve durata | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 800 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 10 mm |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva nominale (III/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 8 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 10 mm |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatura | 850 °C |
| Durata di applicazione | 5 s |
| Invecchiamento | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 35.8 mm |
| numero di collegamenti elettrici (EF008252) | 10 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 10.16 mm |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.5 mm |
| lunghezza del pin (EF006825) | 5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
