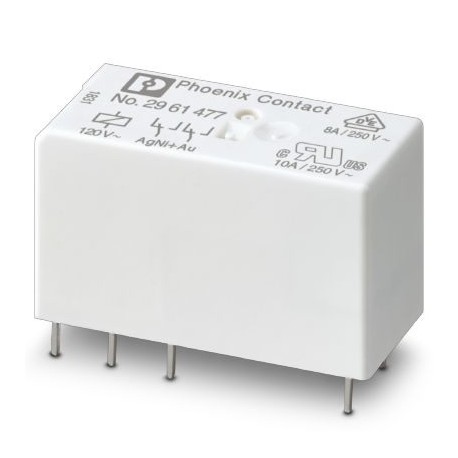

REL-MR-120AC/21-21AU
2961477
PHOENIX_CONTACT
10
Relè singolo
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2961477 |
---|---|
Pezzi/conf. | 10 PZ |
Sales key | CK6195 - |
Quantità di ordinazione minima | 10 PZ |
Pagina catalogo | Pagina 304 (C_5_2017) |
GTIN | 4017918937881 |
Peso per pezzo (confezione esclusa) | 14,740 g |
Numero tariffa doganale | 85364900 |
Paese di origine | AT (Austria) |
Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Tensione d'ingresso nominale UN | 120 V AC |
---|---|
Frequenza di rete | 50/60 Hz |
Corrente d'ingresso tipica con UN | 7 mA (a 50 Hz) |
5 mA (a 60 Hz) | |
Tempo di eccitazione tipica | 3 ms ... 12 ms (a seconda della lunghezza di fase) |
Intervallo tempo di diseccitazione tipico | 2 ms ... 9 ms (a seconda della lunghezza di fase) |
Resistenza bobina | 8100 Ω ±15 % (a 20 °C) |
Potenza dissipata in condizioni nominali | 0,84 W |
Esecuzione dei contatti | 2 contatti di scambio |
---|---|
Tipo di contatto di commutazione | contatto semplice |
Materiale dei contatti | AgNi, doratura |
Max. tensione commutabile | 30 V AC |
36 V DC | |
Min. tensione commutabile | 100 mV (a 10 mA) |
Min. corrente | 1 mA (con 24 V) |
Max. corrente d'inserzione | 50 mA |
Corrente di carico permanente | 50 mA |
Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
Materiale dei contatti | AgNi |
---|---|
Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
Max. tensione commutabile | 250 V AC/DC |
Min. tensione commutabile | 5 V (a 10 mA) |
Corrente di carico permanente | 8 A |
Max. corrente d'inserzione | 50 A (20 ms) |
Min. corrente | 10 mA (a 5 V) |
Max. potenza commutabile (carico ohmico) | 190 W (con 24 V DC) |
85 W (con 48 V DC) | |
60 W (con 60 V DC) | |
44 W (con 110 V DC) | |
60 W (con 220 V DC) | |
2000 VA (con 250 V AC) | |
Potere di rottura | 2 A (a 24 V, DC13) |
0,2 A (a 110 V, DC13) | |
0,2 A (a 250 V, DC13) | |
2 A (con 24 V, AC15) | |
2 A (con 120 V, AC15) | |
2 A (con 250 V, AC15) |
Tensione di prova avvolgimento relè/contatto relè | 5 kV AC (50 Hz, 1 min) |
---|---|
Tensione di prova contatto relè/contatto relè | 2,5 kV AC (50 Hz, 1 min) |
Funzionamento | 100 % ED |
Grado di protezione | RT III (a prova di lavaggio) |
Durata meccanica | 1x 107cicli di manovre |
Durata, elettrica | vedi diagramma |
Posizione d'installazione | a scelta |
Indicazione per il montaggio | affiancabile senza distanza (>70 °C ≥ 2,5 mm) |
Peso netto (SAP) | 14,74 g |
Attacco a norma | CUL |
---|---|
Norme/Disposizioni | IEC 60664 |
EN 50178 | |
EN 61810-1 | |
isolamento | Isolamento di base |
Grado d'inquinamento | 3 |
Categoria di sovratensione | III |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2961477-REL-MR-120AC/21-21AU | 176 Kbytes |
