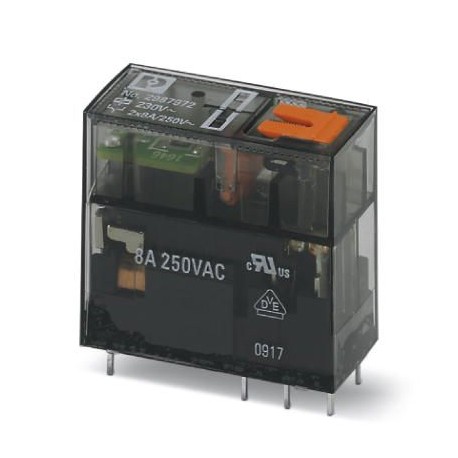

REL-MR-230AC/21-21/MS 2987972 PHOENIX CONTACT Relè singolo
REL-MR-230AC/21-21/MS
2987972
PHOENIX_CONTACT
Relè singolo
Relè miniaturizzato a innesto, con contatto di potenza, 2 contatti di commutazione, pulsante di controllo, visualizzazione meccanica della posizione di commutazione, LED di stato, tensione bobina 230 V AC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2987972 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6195 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 306 (C_5_2017) |
| GTIN | 4046356480987 |
| Peso per pezzo (confezione esclusa) | 18,010 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 230 V AC |
|---|---|
| Frequenza di rete | 50/60 Hz |
| Corrente d'ingresso tipica con UN | 3,5 mA |
| Tempo di eccitazione tipica | 3 ms ... 12 ms (a seconda della lunghezza di fase) |
| Intervallo tempo di diseccitazione tipico | 2 ms ... 8 ms (a seconda della lunghezza di fase) |
| Potenza dissipata in condizioni nominali | 0,81 W |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V (a 10 mA) |
| Min. corrente | 10 mA (a 12 V) |
| Max. corrente d'inserzione | 16 A (20 ms) |
| Corrente di carico permanente | 8 A |
| Max. potenza commutabile (carico ohmico) | 2000 VA (con 250 V AC) |
| Potere di rottura | 1 A (a 24 V, DC13) |
| 1,5 A (con 24 V, AC15) | |
| 1,5 A (con 120 V, AC15) | |
| 1,5 A (con 240 V, AC15) | |
| Carico motore secondo UL 508 | 1/4 HP, 120 V AC (contatto in chiusura) |
| 1/2 HP, 240 V AC (contatto in chiusura) | |
| 1/4 HP, 120 V AC (contatto in apertura) | |
| 1/3 HP, 240 V AC (contatto in apertura) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 2,5 kV AC (50 Hz, 1 min) |
| Durata meccanica | 5x 106cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Peso netto (SAP) | 18,01 g |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | No |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | No |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 179.4 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 179.4 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| azionamento, polarità (EF003355) | non polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.0035 A |
| larghezza (EF000008) | 12.7 mm |
| altezza (EF000040) | 29 mm |
| profondità (EF000049) | 25 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2987972-REL-MR-230AC/21-21/MS | 148 Kbytes |
|
