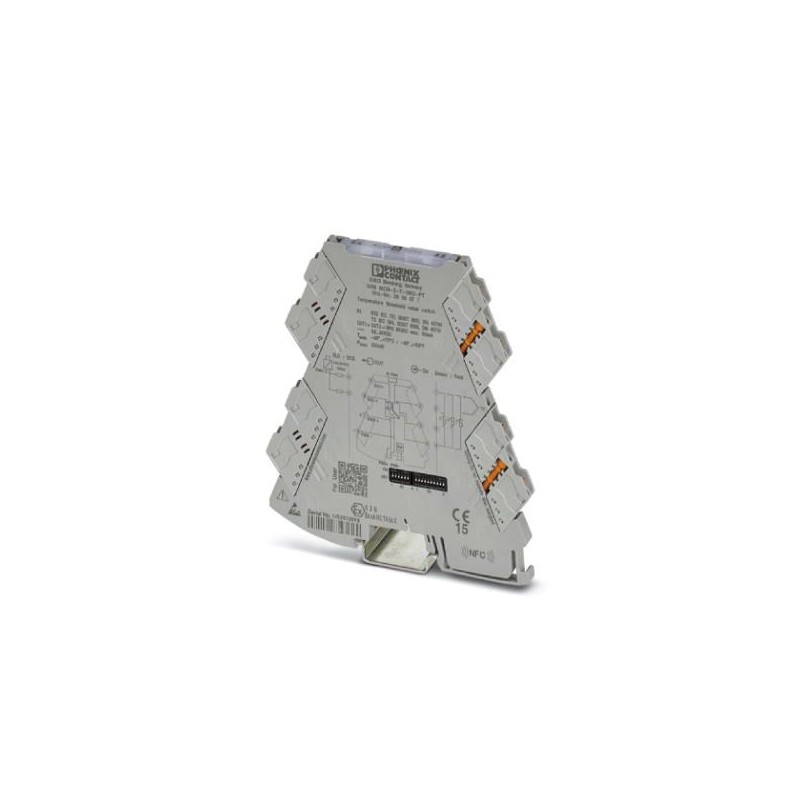

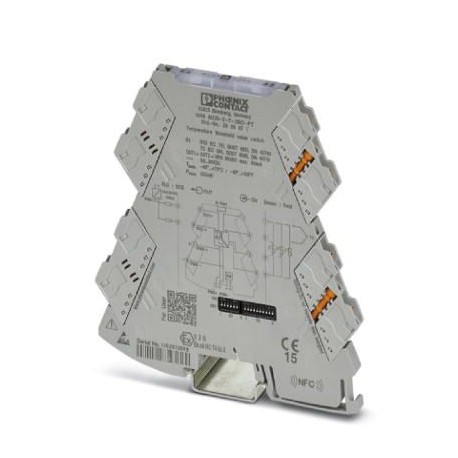

MINI MCR-2-T-2RO-PT 2906877 PHOENIX CONTACT Soglie di allarme
MINI MCR-2-T-2RO-PT
2906877
PHOENIX_CONTACT
Soglie di allarme
Interruttore di soglia di temperatura a configurazione universale con due uscite a transistor per il collegamento di termocoppie e termocoppie a 2, 3 e 4 conduttori. Configurabile tramite DIP switch o software, tecnologia di connessione push-in
sensori > amplificatore di isolamento
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2906877 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1443 - |
| Pagina catalogo | Pagina 93 (C_5_2017) |
| GTIN | 4055626131566 |
| Peso per pezzo (confezione esclusa) | 120,500 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Numero ingressi | 1 |
|---|---|
| Sorgenti d'ingresso utilizzabili | Termoresistenza |
| Tipi di sensori utilizzabili (RTD) | Sensori Pt, Ni, Cu |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Corrente d'alimentazione sensore | ca. 200 µA |
| Resistenza max. consentita del cavo | ≤ 25 Ω (per ogni linea, RTD a 3 o 4 conduttori) |
| ≤ 50 Ω (compensabile, RTD a 2 conduttori) | |
| Intervallo di resistenza lineare | 0 Ω ... 4000 Ω |
| Campo di segnale mV lineare | -500 mV ... 500 mV |
| Sorgenti d'ingresso utilizzabili | Termocoppia |
| Tipi di sensori utilizzabili (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Uscita di commutazione
| Denominazione uscita | Uscita di commutazione |
|---|---|
| Numero di uscite | 2 |
| Esecuzione dei contatti | 2 in chiusura |
| Max. tensione commutabile | 30 V DC |
| Max. corrente d'inserzione | 100 mA (30 V (≤ 50 °C)) |
| 70 mA (30 V (51 °C ... 70 °C)) |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 9,6 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
| Corrente assorbita tipica | 20 mA (12 V DC) |
| 10 mA (24 V DC) | |
| Potenza assorbita | 350 mW |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Cavo unipolare/punto di connessione rigido con capocorda min. | 0,14 mm² |
| Cavo unipolare/punto di connessione rigido con capocorda max. | 2,5 mm² |
| Cavo unipolare/punto di connessione rigido senza capocorda min. | 0,14 mm² |
| Cavo unipolare/punto di connessione rigido senza capocorda max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Lunghezza di spelatura | 10 mm |
Generalità
| Numero di canali | 1 |
|---|---|
| Coefficiente termico massimo | 0,01 %/K |
| Precisione punto di inserzione | < 0,1 % |
| Segnalazione stato | LED giallo (uscita di commutazione) |
| Isolamento galvanico | Isolamento rinforzato secondo IEC 61010-1 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 300 V |
| Tensione di prova ingresso/uscita/alimentazione | 3 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | grigio |
| Materiale custodia | PBT |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715. |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Isolamento galvanico | Isolamento rinforzato secondo IEC 61010-1 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione nominale DC (EF007078) | 9.6 V |
| numero di zone d'ingresso -60 mV ... +60 mV (EF006927) | 0 |
| numero di zone d'ingresso -100 mV ... +100 mV (EF006912) | 0 |
| numero di zone d'ingresso -300 mV ... +300 mV (EF006920) | 0 |
| numero di zone d'ingresso -500 mV ... +500 mV (EF006926) | 0 |
| numero di zone d'ingresso -1 V ... +1 V (EF006906) | 0 |
| numero di zone d'ingresso -2 V ... +2 V (EF006913) | 0 |
| numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) | 0 |
| numero di zone d'ingresso -5 V ... +5 V (EF006923) | 0 |
| numero di zone d'ingresso -10 V ... +10 V (EF006909) | 0 |
| numero di zone d'ingresso -20 V ... +20 V (EF006917) | 0 |
| numero di zone d'ingresso 0 mV ... 60 mV (EF006905) | 0 |
| numero di zone d'ingresso 0 mV ... 100 mV (EF006893) | 0 |
| numero di zone d'ingresso 0 mV ... 200 mV (EF006898) | 0 |
| numero di zone d'ingresso 0 mV ... 300 mV (EF006901) | 0 |
| numero di zone d'ingresso 0 mV ... 500 mV (EF006904) | 0 |
| numero di zone d'ingresso 0 V ... 1 V (EF006890) | 0 |
| numero di zone d'ingresso 0 V ... 2 V (EF006894) | 0 |
| numero di zone d'ingresso 0 V ... 2.5 V (EF006895) | 0 |
| numero di zone d'ingresso 0 V ... 5 V (EF006903) | 0 |
| numero di zone d'ingresso 0 V ... 10 V (EF006892) | 0 |
| numero di zone d'ingresso 0 V ... 20 V (EF006897) | 0 |
| numero di zone d'ingresso 0 V ... 24 V (EF006899) | 0 |
| numero di zone d'ingresso 0 V ... 30 V (EF006900) | 0 |
| numero di zone d'ingresso 1 V ... 5 V (EF006907) | 0 |
| numero di zone d'ingresso 2 V ... 10 V (EF006914) | 0 |
| numero di zone d'ingresso +5 V ... -5 V (EF006889) | 0 |
| numero di zone d'ingresso +10 V ... -10 V (EF006888) | 0 |
| numero di zone d'ingresso 5 V ... 0 V (EF006924) | 0 |
| numero di zone d'ingresso 5 V ... 1 V (EF006925) | 0 |
| numero di zone d'ingresso 10 V ... 0 V (EF006910) | 0 |
| numero di zone d'ingresso 10 V ... 2 V (EF006911) | 0 |
| numero di zone d'ingresso 0 mA ... 5 mA (EF006902) | 0 |
| numero di zone d'ingresso 0 mA ... 10 mA (EF006891) | 0 |
| numero di zone d'ingresso 0 mA ... 20 mA (EF006896) | 0 |
| numero di zone d'ingresso 4 mA ... 20 mA (EF006921) | 0 |
| numero di zone d'ingresso -5 mA ... +5 mA (EF006922) | 0 |
| numero di zone d'ingresso -10 mA ... +10 mA (EF006908) | 0 |
| numero di zone d'ingresso -20 mA ... +20 mA (EF006916) | 0 |
| numero di zone d'ingresso 20 mA ... 0 mA (EF006918) | 0 |
| numero di zone d'ingresso 20 mA ... 4 mA (EF006919) | 0 |
| numero di zone d'uscita -60 mV ... +60 mV (EF006880) | 0 |
| numero di zone d'uscita -100 mV ... +100 mV (EF006865) | 0 |
| numero di zone d'uscita -300 mV ... +300 mV (EF006873) | 0 |
| numero di zone d'uscita -500 mV ... +500 mV (EF006879) | 0 |
| numero di zone d'uscita -1 V ... +1 V (EF006859) | 0 |
| numero di zone d'uscita -2 V ... +2 V (EF006866) | 0 |
| numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) | 0 |
| numero di zone d'uscita -5 V ... +5 V (EF006876) | 0 |
| numero di zone d'uscita -10 V ... +10 V (EF006862) | 0 |
| numero di zone d'uscita -20 V ... +20 V (EF006870) | 0 |
| numero di zone d'uscita 0 mV ... 60 mV (EF006858) | 0 |
| numero di zone d'uscita 0 mV ... 100 mV (EF006846) | 0 |
| numero di zone d'uscita 0 mV ... 200 mV (EF006851) | 0 |
| numero di zone d'uscita 0 mV ... 300 mV (EF006854) | 0 |
| numero di zone d'uscita 0 mV ... 500 mV (EF006857) | 0 |
| numero di zone d'uscita 0 V ... 1 V (EF006843) | 0 |
| numero di zone d'uscita 0 V ... 2 V (EF006847) | 0 |
| numero di zone d'uscita 0 V ... 2.5 V (EF006848) | 0 |
| numero di zone d'uscita 0 V ... 5 V (EF006856) | 0 |
| numero di zone d'uscita 0 V ... 10 V (EF006845) | 0 |
| numero di zone d'uscita 0 V ... 20 V (EF006850) | 0 |
| numero di zone d'uscita 0 V ... 24 V (EF006852) | 0 |
| numero di zone d'uscita 0 V ... 30 V (EF006853) | 0 |
| numero di zone d'uscita 1 V ... 5 V (EF006860) | 0 |
| numero di zone d'uscita 2 V ... 10 V (EF006867) | 0 |
| numero di zone d'uscita +5 V ... -5 V (EF006842) | 0 |
| numero di zone d'uscita +10 V ... -10 V (EF006841) | 0 |
| numero di zone d'uscita 5 V ... 0 V (EF006877) | 0 |
| numero di zone d'uscita 5 V ... 1 V (EF006878) | 0 |
| numero di zone d'uscita 10 V ... 0 V (EF006863) | 0 |
| numero di zone d'uscita 10 V ... 2 V (EF006864) | 0 |
| numero di zone d'uscita 0 mA ... 5 mA (EF006855) | 0 |
| numero di zone d'uscita 0 mA ... 10 mA (EF006844) | 0 |
| numero di zone d'uscita 0 mA ... 20 mA (EF006849) | 0 |
| numero di zone d'uscita 4 mA ... 20 mA (EF006874) | 0 |
| numero di zone d'uscita -5 mA ... +5 mA (EF006875) | 0 |
| numero di zone d'uscita -10 mA ... +10 mA (EF006861) | 0 |
| numero di zone d'uscita -20 mA ... +20 mA (EF006869) | 0 |
| numero di zone d'uscita 20 mA ... 0 mA (EF006871) | 0 |
| numero di zone d'uscita 20 mA ... 4 mA (EF006872) | 0 |
| numero di canali (EF000259) | 1 |
| uscita di segnalazione guasti (EF007499) | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| altezza (EF000040) | 109.81 mm |
| larghezza (EF000008) | 6.2 mm |
| profondità (EF000049) | 119.2 mm |
| assorbimento di potenza (EF000346) | 0.35 W |
| temperatura d'esercizio (EF002393) | -40 °C |
| deriva di temperatura (EF007507) | 0.01 %/K |
| forma dell'apparecchio (EF007276) | apparecchio da incasso |
| tipo di collegamento elettrico (EF003961) | altro |
| modo di montaggio (EF000003) | fissaggio a scatto guida portante |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
