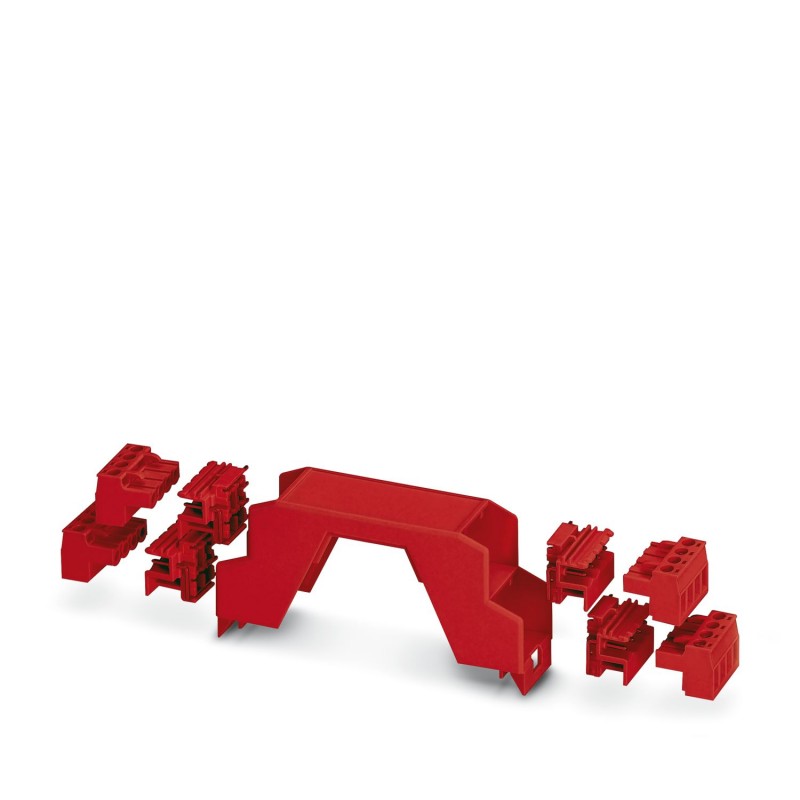

ME 22,5 OT-MSTBO SET RD 2200717 PHOENIX CONTACT Moduli vuoti, colore: rosso, larghezza: 22,5 mm, altezza: 38..
ME 22,5 OT-MSTBO SET RD
2200717
PHOENIX_CONTACT
250
Moduli vuoti, colore: rosso, larghezza: 22,5 mm, altezza: 38,5 mm
Custodie per guide di montaggio, Set della parte superiore della custodia e sistemi di collegamento, larghezza: 22,6 mm, altezza: 99 mm, profondità: 45,85 mm, colore: rosso (3001)
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Note generali | Materiale pad di contatto per connettori bus in oro con trattamento galvanico (oro duro) |
| Tipo di prodotto | Parte superiore della custodia |
| Famiglia di prodotti | ME OT MSTBO |
| N. poli | 16 |
| Numero di poli max. | 20 (passo: 3,5 mm) |
| 16 (passo: 5 mm) | |
| 12 (passo: 7,25 mm) | |
| Esecuzione | Set della parte superiore della custodia e sistemi di collegamento |
| Tipo di custodia | Custodie per guide di montaggio |
| Larghezza | 22,6 mm |
| Altezza | 99 mm |
| Profondità | 45,85 mm |
| Profondità dalla parte inferiore della superficie di appoggio | 38,5 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore | rosso (3001) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | Poliammide |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Altezza di caduta | 50 cm |
| Frequenza | 10 |
| Urti | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Bloccaggio con base custodia |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
