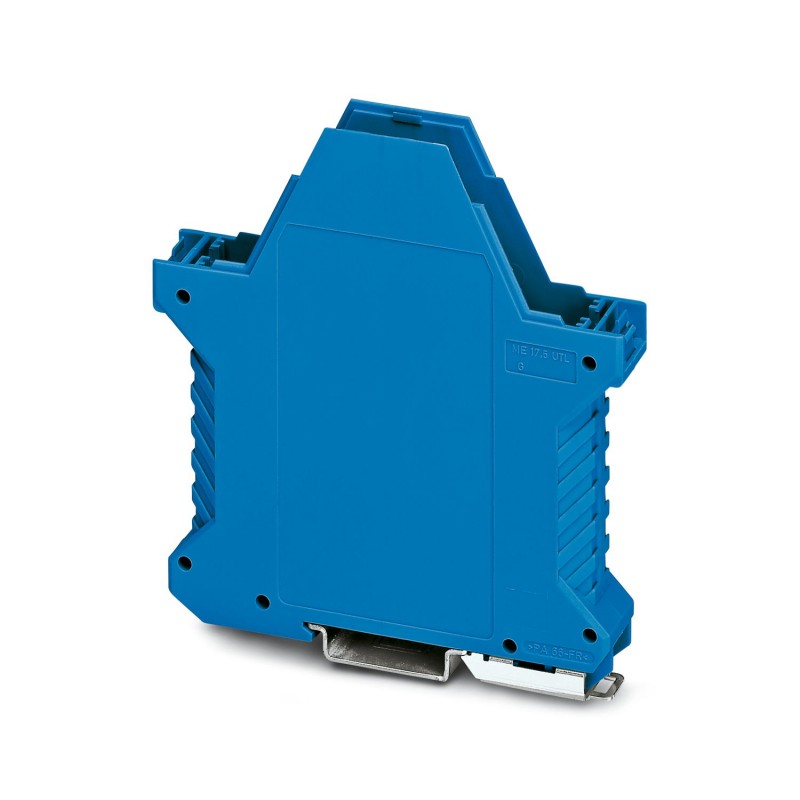

ME 17,5 UTG/FE BU 2201587 PHOENIX CONTACT Base custodia
ME 17,5 UTG/FE BU
2201587
PHOENIX_CONTACT
100
Prodotto su richiesta, non accetta il ritorno.
Base custodia
Scatola a binario, Fondo della scatola con perno in metallo, con contatto FE, design alto, senza fessure di ventilazione, larghezza: 17,6 mm, altezza: 99 mm, profondità: 107,3 mm, colore: blu (5015), ponte a croce: senza connettore bus, numero di poli connettore a croce: non rilevante
Custodie per guide DIN, Base custodia con piedino di fissaggio in metallo, con contatto FE, di tipo alto, senza feritoia di ventilazione, larghezza: 17,6 mm, altezza: 99 mm, profondità: 107,3 mm, colore: blu (simili RAL 5015), collegamento trasversale: senza connettore bus, n. poli connettore trasversale: non rilevante
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Nota per il montaggio | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Tipo di prodotto | Base della custodia |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | ME |
| Famiglia di prodotti | ME 17,5.. |
| Tipo | Base custodia senza feritoie di ventilazione, per permettere il completamento del modulo di copertura della custodia |
| Numero di poli | 12 |
| Numero di poli max. | 0) |
| Esecuzione | Base custodia con piedino di fissaggio in metallo, con contatto FE, di tipo alto |
| Apertura di ventilazione disponibile | no |
| Stato di manutenzione dei dati | |
| Revisione articolo | 01 |
| Disegno quotato |  |
| Larghezza | 17,6 mm |
| Altezza | 99 mm |
| Profondità | 107,3 mm |
| Profondità dal bordo superiore della guida DIN | 100,7 mm |
| Profondità dal bordo superiore della guida DIN alla parte superiore del punto di supporto | 68,5 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | blu (RAL 5015) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 600 |
| Materiale custodia | Poliammide |
| Finitura superficiale | non trattato |
| Potenza dissipata custodia singola a 20 °C | |
| Temperatura di utilizzo | 20 °C |
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4,9 W |
| Potenza dissipata custodia singola a 30 °C | |
| Temperatura di utilizzo | 30 °C |
| Fattore di riduzione | 0,91 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4,5 W |
| Potenza dissipata custodia singola a 40 °C | |
| Temperatura di utilizzo | 40 °C |
| Fattore di riduzione | 0,81 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4 W |
| Potenza dissipata custodia singola a 50 °C | |
| Temperatura di utilizzo | 50 °C |
| Fattore di riduzione | 0,7 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 3,4 W |
| Potenza dissipata custodia singola a 60 °C | |
| Temperatura di utilizzo | 60 °C |
| Fattore di riduzione | 0,57 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 2,8 W |
| Potenza dissipata custodia singola a 70 °C | |
| Temperatura di utilizzo | 70 °C |
| Fattore di riduzione | 0,49 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 2,4 W |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altezza di caduta | 50 cm |
| Frequenza | 10 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Tipologia di fissaggio del circuito stampato | Inserimento (bloccaggio opzionale tramite il blocco per circuiti stampati) |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| materiale (EF002169) | altro |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | blu |
| numero RAL (EF000116) | 5015 |
| larghezza (EF000008) | 17.6 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 107.3 mm |
