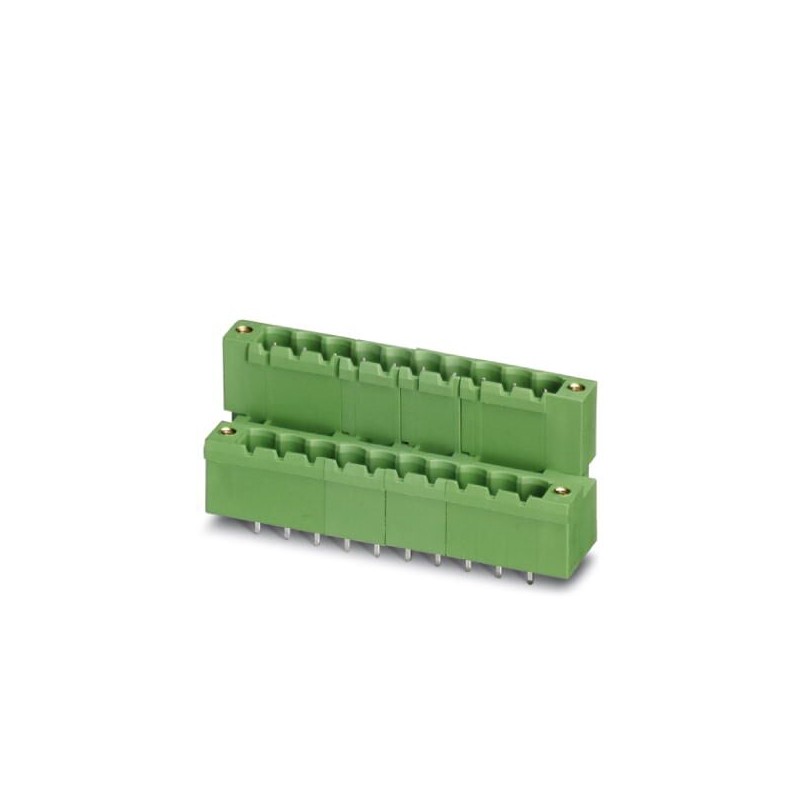

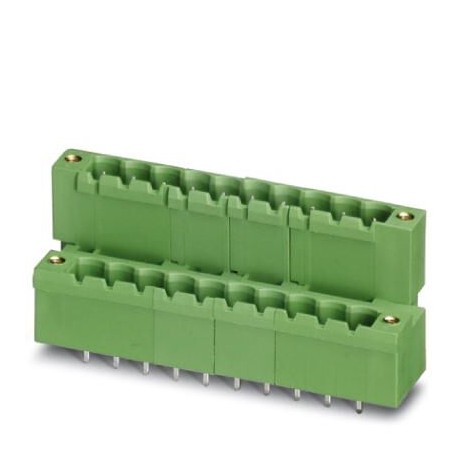

MDSTBV 2,5/16-GF-5,08 GY 1716075 PHOENIX CONTACT Custodie passaparete
MDSTBV 2,5/16-GF-5,08 GY
1716075
PHOENIX_CONTACT
50
Custodie passaparete
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: grigio, corrente nominale: 10 A, tensione nominale (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 32, numero di file: 2, numero di poli: 16, numero di collegamenti: 32, famiglia di articoli: MDSTBV 2.5/.. -GF, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,9 mm, numero di perni a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (filettatura), tipo di imballaggio: imballaggio in scatola, L'articolo può essere allineato con diversi numeri di poli! In caso di combinazione con componenti a innesto MVSTB o FKCV, è necessario utilizzare rispettivamente un connettore MVSTBW (o FKCVW) e un connettore MVSTBR (o FKCVR). Non è possibile una combinazione con i componenti plug-in TMSTBP!
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Presa base per circuiti stampati, corrente nominale: 10 A, tensione di dimensionamento (III/2): 320 V, numero poli: 16, passo: 5,08 mm, colore: grigio, superficie contatti: Stagno, montaggio: Saldatura ad onde, L’articolo può essere allineato con diversi numeri di poli! Nel caso delle combinazioni con spine MVSTB oppure FKCV, utilizzare rispettivamente spine MVSTBW (oppure FKCVW) ed una spina MVSTBR (oppure FKCVR-). La combinazione con le spine TMSTBP non è consentita.
Dati commerciali
| Codice per l'ordinazione | 1716075 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFHA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4055626437385 |
| Peso per pezzo (confezione esclusa) | 29,866 g |
| Numero tariffa doganale | 85366990 |
Dimensioni
| Lunghezza [ l ] | 23,7 mm |
|---|---|
| Larghezza | 93,98 mm |
| Passo | 5,08 mm |
| Misura a | 5,08 mm |
| Larghezza [ w ] | 93,98 mm |
| Altezza [ h ] | 26 mm |
| Altezza di montaggio | 22 mm |
| Lunghezza pin a saldare | 3,9 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Lunghezza | 23,7 mm |
Generalità
| Famiglia articolo | MDSTBV 2,5/..-GF |
|---|---|
| Gruppo materiale isolante | III |
| Tensione di dimensionamento (III/2) | 320 V |
| Corrente nominale IN | 10 A |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | grigio |
| N. poli | 16 |
Normative e prescrizioni
| Classe di combustibilità a norma UL 94 | V0 |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 5.1 | 27260700 |
|---|---|
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 5.0 | EC002637 |
|---|---|
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
