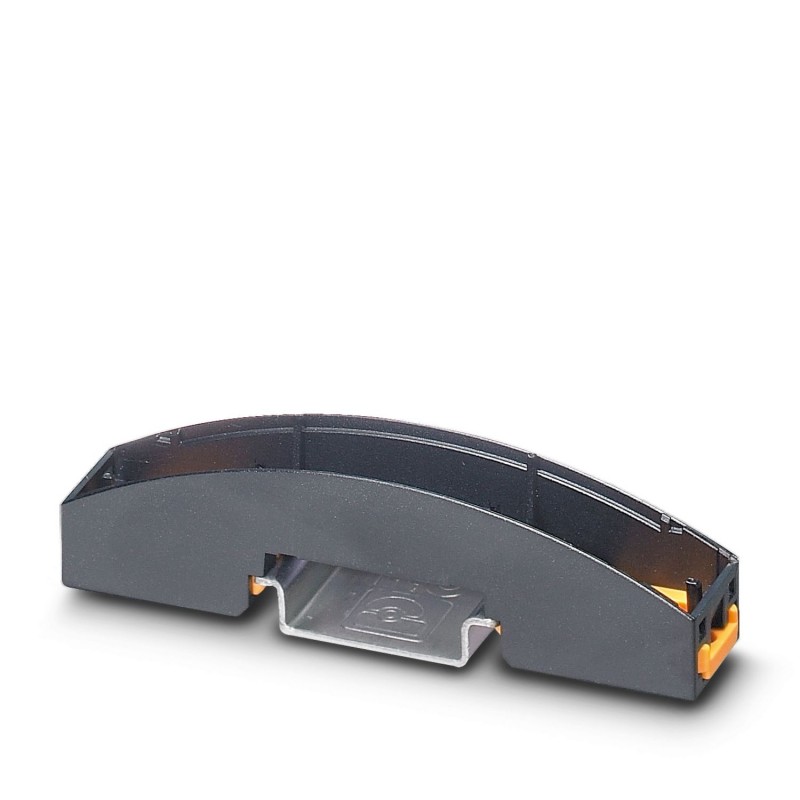

BC 17,8 UT HBUS FS BK 2200120 PHOENIX CONTACT Componenti della custodia per l'elettronica
BC 17,8 UT HBUS FS BK
2200120
PHOENIX_CONTACT
100
Prodotto su richiesta, non accetta il ritorno.
Componenti della custodia per l'elettronica
Scatola di guida per l'uso in distributori di installazione secondo DIN 43880, Parte inferiore della custodia con ancoraggio alla base, con fessure di ventilazione, larghezza: 17,8 mm, altezza: 89,7 mm, profondità: 20,3 mm, colore: nero (9005), ponte trasversale: Connettore bus per guida (opzionale), numero di poli connettore a croce: 16
Custodia per guide DIN per l'impiego nei ripartitori di installazione a norma DIN 43880, Base custodia con piedino di fissaggio, con feritoie di ventilazione, larghezza: 17,8 mm, altezza: 89,7 mm, profondità: 20,3 mm, colore: nero (simili RAL 9005), collegamento trasversale: Connettore per guide di supporto (opzionale), n. poli connettore trasversale: 16
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Tipo di prodotto | Base della custodia |
| Tipo di custodia | Custodia per guide DIN per l'impiego nei ripartitori di installazione a norma DIN 43880 |
| Serie di custodie | BC |
| Famiglia di prodotti | BC 17,8.. |
| Numero di poli max. | 0) |
| Esecuzione | Base custodia con piedino di fissaggio |
| Apertura di ventilazione disponibile | no |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Disegno quotato |  |
| Larghezza | 17,8 mm |
| Altezza | 89,7 mm |
| Profondità | 20,3 mm |
| Unità modulare | 1 TE |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | |
| Materiale custodia | Policarbonato |
| Finitura superficiale | non trattato |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VDMA 24364:2018-05 |
| Risultato | Prova superata |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Risultato livello di protezione codice IP | IP20 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 95 % |
| Numero degli alloggiamenti dei circuiti stampati | 2 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN / montaggio a parete |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| materiale (EF002169) | altro |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | nero |
| numero RAL (EF000116) | 9005 |
| larghezza (EF000008) | 17.8 mm |
| altezza (EF000040) | 89.7 mm |
| profondità (EF000049) | 20.3 mm |
