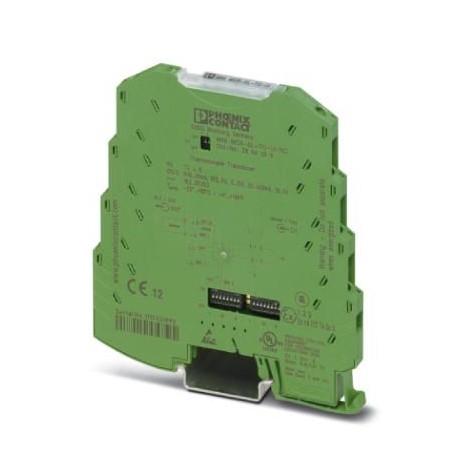

MINI MCR-SL-TC-UI-NC 2864299 PHOENIX CONTACT Convertitori di segnale per termocoppie
MINI MCR-SL-TC-UI-NC
2864299
PHOENIX_CONTACT
Convertitori di segnale per termocoppie
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2864299 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1221 - |
| Pagina catalogo | Pagina 108 (C_7_2015) |
| GTIN | 4017918956554 |
| Peso per pezzo (confezione esclusa) | 69,400 g |
| Numero tariffa doganale | 85437090 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Dati d'uscita
| Numero di uscite | 1 |
|---|---|
| Segnale d'uscita, tensione | 0 V ... 10 V |
| 10 V ... 0 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Tensione in uscita max. | 12,5 V |
| Corrente d'uscita max. | 23 mA |
| Corrente di cortocircuito | ca. 10 mA |
| Carico/carico di uscita uscita di tensione | ≥ 10 kΩ |
| Carico/carico di uscita uscita di corrente | < 500 Ω (a 20 mA) |
| Ripple | < 20 mVSS (con 500 Ω) |
| < 20 mVSS (a 10 kΩ) |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
| Max. corrente assorbita | < 25 mA (con 24 V DC) |
| Potenza assorbita | < 500 mW |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M3 |
Generalità
| Numero di canali | 1 |
|---|---|
| Errore di trasmissione del range di misura impostato | ((150 K / range di misura impostato [K]) + 0,1) % |
| Trasmissione errore dell'intero range di misura | ≤ 0,2 % |
| Coefficiente termico massimo | < 0,02 %/K |
| Errore punto freddo massimo | < 3 K |
| Errore punto freddo tipico | < 2 K |
| Circuito di protezione | protezione da fenomeni transitori |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 50 V AC/DC |
| Tensione di prova ingresso/uscita/alimentazione | 1,5 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | verde |
| Materiale custodia | PBT |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715. |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Difformità tipica dal valore finale del campo di misura | 10 % |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Difformità tipica dal valore finale del campo di misura | 10 % |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Difformità tipica dal valore finale del campo di misura | 10 % |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027200206eCl@ss 4.127200206eCl@ss 5.027200206eCl@ss 5.127200206eCl@ss 6.027200206eCl@ss 7.027200206eCl@ss 8.027371503eCl@ss 9.027371503
