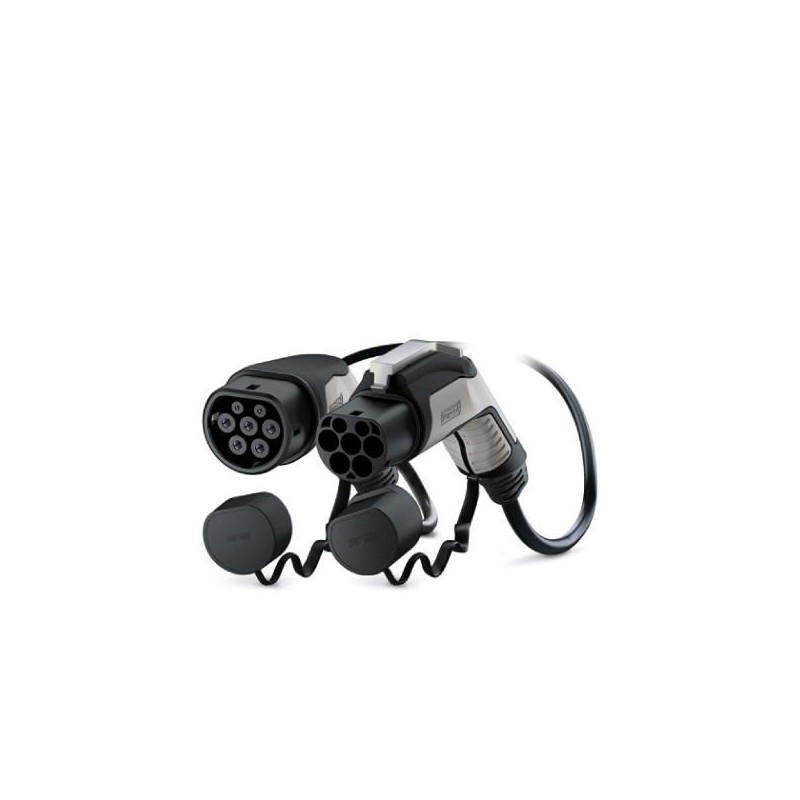

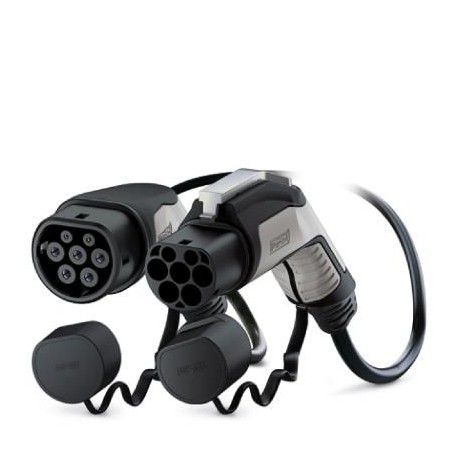

EV-TBG3JC-1AC32A-5,0M6,0ESBK01 1627688 PHOENIX CONTACT AC cavo di ricarica
EV-TBG3JC-1AC32A-5,0M6,0ESBK01
1627688
PHOENIX_CONTACT
AC cavo di ricarica
CHARX connect, Cavo di ricarica CA mobile con connettori di ricarica per veicoli e infrastrutture, con tappi, colore della custodia nero-grigio, con opzione di blocco della serratura, per la ricarica di veicoli elettrici (EV) in corrente alternata (CA) con ingressi del veicolo di tipo 2, Compatibile con le prese di ricarica per infrastrutture GB/T presso le stazioni di ricarica per l'elettromobilità (EVSE), Tipo 2, GB/T, IEC 62196-2, GB/T 20234.2-2015, 32 A / 250 V (AC), C-Line, logo "PHOENIX CONTACT", cavo: 5 m, nero, diritto
connettori industriali e speciali > cavo di carica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dimensions
| Connecteur de charge du véhicule - Largeur | 70,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 137,00 mm |
| Connecteur de charge du véhicule - Profondeur | 215,90 mm |
| Connecteur de charge d'infrastructure - Largeur | 58,00 mm |
| Connecteur de charge d'infrastructure - Hauteur | 151,30 mm |
| Connecteur de charge d'infrastructure - Profondeur | 249,20 mm |
| Longueur de câble | 5 m |
| longueur à dénuder | 60 mm ±15 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | IP55 (enfiché) |
| IP54 (Cache de protection) |
Propriétés électriques
| Puissance de charge maximale | 8 kW |
|---|---|
| Nombre de phases | 1 |
| Nombre de contacts de puissance | 3 (L, N, PE) |
| Contacts de puissance du courant de référence | 32 A |
| Contacts de puissance de la tension de référence | 250 V |
| Nombre de contacts de signal | 2 (CP, CC) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Codage de résistance | 220 Ω + 3,3 kΩ (Levier actionné) |
| 220 Ω (Levier non actionné) |
Design
| Ligne de conception | C-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | noir |
| Couleur zone de préhension | gris |
| Couleur élément d'actionnement | argenté |
| Couleur cache de protection | noir |
| Variantes spécifiques au client | Sur demande |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau levier d'actionnement | Métal |
| Matériau cache de protection | Plastique tendre |
| Matériau modèle d'enfichage | Plastique |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 3 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normes / Spécifications relatives aux câbles | prEN 50620 |
| Classes de câbles | Classe 5 |
| Certifications relatives aux câbles | VDE-Reg. 8789 |
| Diamètre extérieur du câble | 12,8 mm ±0,4 mm |
| Type de câble | droit |
| Gaine extérieure, matériau | TPE-U |
| Gaine extérieure, coloris | noir |
| Taux de courbure minimum | 192 mm (15 x diamètres) |
Verrouillage
| Mode de verrouillage | Possibilité de verrouillage du levier d'actionnement avec un cadenas à arceau de 4 mm |
|---|
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27059290 |
| eCl@ss 6.0 | 27279220 |
| eCl@ss 7.0 | 27440103 |
| eCl@ss 8.0 | 27449001 |
| eCl@ss 9.0 | 27144705 |
UNSPSC
| UNSPSC 6.01 | 30211923 |
|---|---|
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY IT.pdf | 6 Mbytes |
|
