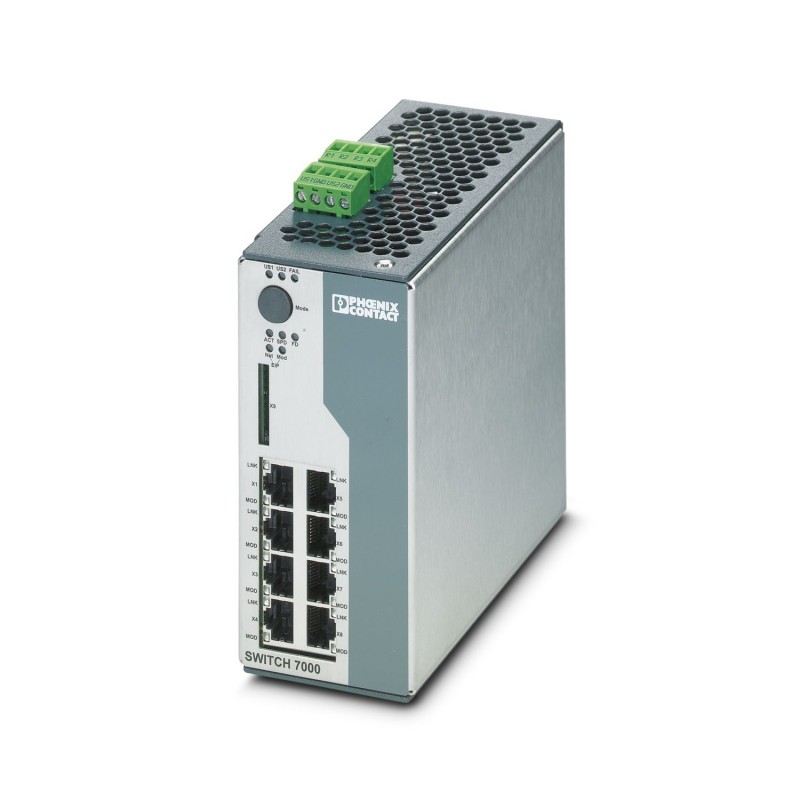

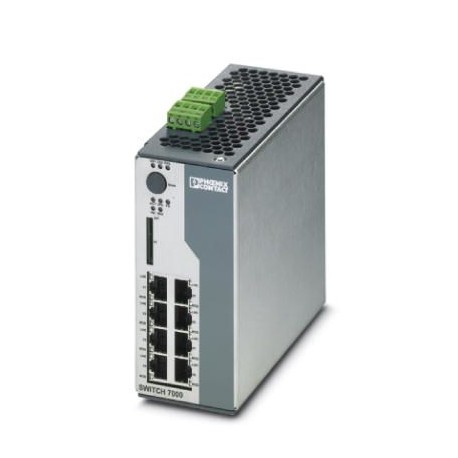

FL SWITCH 7008-EIP 2701418 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH 7008-EIP
2701418
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701418 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNN122 - |
| Pagina catalogo | Pagina 418 (C_6_2017) |
| GTIN | 4046356749732 |
| Peso per pezzo (confezione esclusa) | 900,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (1500 m NN) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
Interfacce
| Interfaccia 1 | Ethernet (RJ45) |
|---|---|
| Numero porte | 8 (Porte RJ45) |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Fisica di trasmissione | Rame |
| Velocità di trasmissione | 10/100 MBit/s |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | ricezione dati, Link status |
Funzione
| Funzionalità di base | Store and forward switch conforme a norma IEEE 802.3 |
|---|---|
| Management | Web based Management (HTTP/HTTPS) |
| SNMPv1/v2/v3 | |
| Funzioni diagnostiche | Remanente Event-Table |
| RMON History | |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Funzioni filtro | Quality of Service (8 classi di priorità) |
| Port-Priorisierung | |
| VLAN (fino a 32 VLAN) | |
| IGMP Snooping (512 gruppi) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering (32 gruppi) | |
| Link Aggregation (fino a 4 Trunk) | |
| Ridondanza | DLR (Device Level Ring) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Altre funzioni | MAC-based Port Security |
| Tabella indirizzi MAC | 16k |
| Parametrizzazione IP | DHCP-Client |
| DHCP Option 82 (Relay Agent) | |
| Server DHCP (basato su pool, basato su port) | |
| BootP | |
| Funzionalità dell’apparecchiatura PROFINET | Fast Startup |
| Classe Conformance PROFINET | Conformance-Class A |
| Protocolli supportati EtherNet/IP™ | Common Industrial Protocol (CIP) |
| Sincronizzazione temporale | PTP 1588 (Transparent Clock sulle porte DLR) |
| Indicazioni di stato e di diagnostica | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 2 LED per porta Ethernet (Link e Activity/Speed/Duplex commutabile), LED di stato EtherNet/IP™: Net, Mod |
| Contatto di segnalazione tensione di comando | 24 V DC (tip.) |
| Contatto di segnalazione corrente di comando | 1 A (max.) |
Parametro di estensione della rete
| Profondità struttura a cascata | Rete, struttura lineare e a stella: a scelta |
|---|---|
| Lunghezza massima dei cavi (Twisted Pair) | 100 m |
Tensione di alimentazione
| Tensione di alimentazione | 24 V DC (ridondante) |
|---|---|
| Ripple residuo | 3,6 VSS(entro il campo di tensione ammissibile) |
| Range tensione di alimentazione | 12 V DC ... 58 V DC |
| Corrente assorbita tipica | 350 mA (con US= 24 V DC) |
| Corrente assorbita | 350 mA |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Formato AX | Esecuzione a libro |
| Peso netto | 900 g |
| MTTF | 209,8 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 105,79 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 14,78 Anni (Standard SN 29500, temperatura 70 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2004/108/CE |
|---|---|
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | Esercizio/stoccaggio/trasporto: 5g, 150 Hz, Criterio 3 |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Vibrazione (trasporto e stoccaggio) | 5g, 150 Hz, a norma IEC 60068-2-6 |
| Privo di sostanze incidenti sulla reticolazione di vernici | sì |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701418-FL SWITCH 7008-EIP | 117 Kbytes |
|
