Visualizza ingrandito

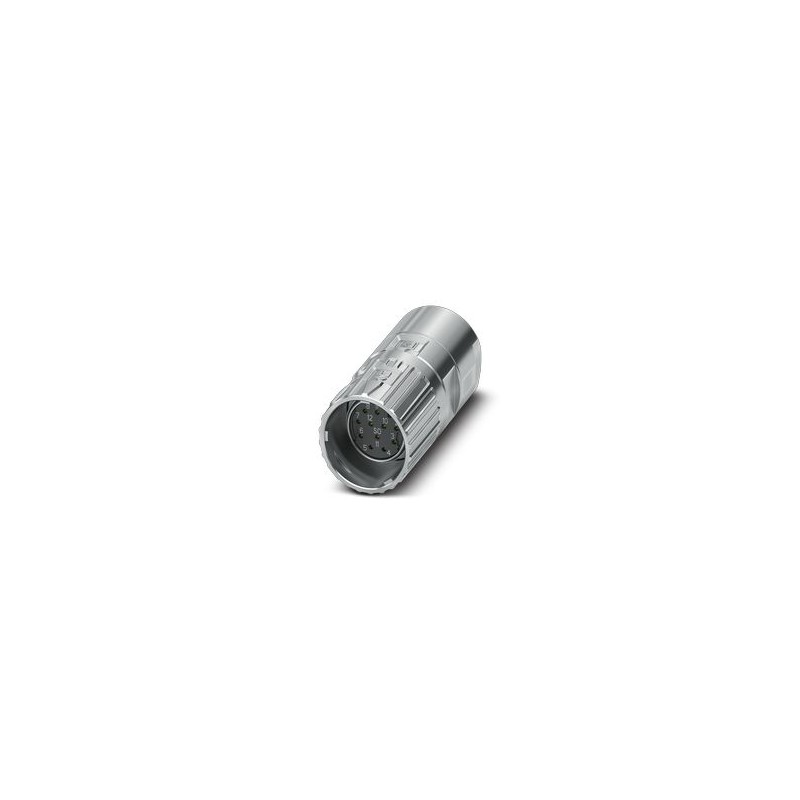

M23-12S2N128002S 1543938 PHOENIX CONTACT M23, Connettore per cavi, M23 PRO, diritto, schermato: sì, ONECLICK..
M23-12S2N128002S
1543938
PHOENIX_CONTACT
M23, Connettore per cavi, M23 PRO, diritto, schermato: sì, ONECLICK quick lock, Numero di poli: 12, Senso di rotazione: Contromovimento, tipo di contatto: Femmina, Collegamento saldato, diametro cavo: 4 mm ... 8,5 mm, codifica:N, L'articolo è senza piombo secondo RoHS II senza eccezioni 6c (Pb< 0,1%)
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Dettagli
▲Dati tecnici
Note
| Generale | Osservate la curva di valutazione. |
| Indicazione di sicurezza | |
| Avvertenze di sicurezza | ATTENZIONE: I connettori non devono essere collegati o scollegati sotto carico. La mancata osservanza e l'uso improprio possono causare danni alla proprietà e lesioni personali. |
| • ATTENZIONE: Servire solo prodotti in perfette condizioni. I prodotti devono essere controllati regolarmente per verificare che non siano danneggiati. Rimuovere immediatamente i prodotti difettosi. Sostituire i prodotti danneggiati. Non è possibile ripararli. | |
| • ATTENZIONE: solo personale qualificato specializzato in elettrotecnica può installare e utilizzare il prodotto, tenendo sempre conto delle seguenti indicazioni di sicurezza. Il personale specializzato deve avere familiarità con i fondamenti dell'ingegneria elettrica. Devi essere in grado di identificare ed evitare i pericoli. Il simbolo corrispondente sulla confezione indica che per l'installazione e il funzionamento è necessario personale specializzato in ingegneria elettrica. | |
| • I prodotti sono adatti per i campi di applicazione della costruzione di apparecchiature elettriche, sistemi e sistemi di controllo. | |
| • Se i connettori vengono utilizzati all'aperto, devono essere protetti in particolare dalle influenze ambientali. | |
| • I prodotti già pronti non possono essere manomessi o aperti in modo non autorizzato. | |
| • Utilizzare solo connettori di accoppiamento conformi ai dati tecnici delle norme specificate (ad es. quelli indicati sugli accessori del prodotto sul websito phoenixcontact.com/products). | |
| • L'utente è responsabile dell'utilizzo del prodotto direttamente in combinazione con prodotti di altri produttori. | |
| • Con tensioni di esercizio > 50 V AC, le custodie dei connettori elettricamente conduttive devono essere collegate a terra | |
| • Verificare che la messa a terra funzionale o di protezione sia collegata correttamente. | |
| • In caso di raggruppamento di più circuiti elettrici in un unico cavo e/o connettore, si applicano le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilizzare solo l'utensile consigliato da Phoenix Contact | |
| • Osservare le istruzioni di montaggio/documentazione Design In nell'area download del prodotto websito a phoenixcontact.com/products. | |
| • Utilizzare solo connettori completamente inseriti e bloccati. | |
| • Durante la posa del cavo, verificare che il carico di trazione applicato ai connettori non superi i limiti previsti dalle norme. | |
| • Rispettare il raggio minimo di curvatura del cavo. Posare il cavo senza forzarlo. | |
| • Il connettore si riscalda durante il normale funzionamento. A seconda delle condizioni ambientali, anche la superficie del connettore potrebbe surriscaldarsi. In questo caso, l'utente sarà responsabile dell'apposizione delle indicazioni di avvertenza (ad es. DIN EN ISO 13732-1:2008-12). | |
Proprietà dell'oggetto
| Tipo di prodotto | Connettore circolare (lato cavo) |
Connettori
| Connessione 1 | |
| Costruzione della testata | Connessione femmina |
| Corpo isolante | |
| Codificazione | N |
| Materiale: Corpo isolante | AP 6.6 |
| Materiale di contatto | CuZn |
| Materiale: superficie di contatto | Ni/AU |
| Tipo di connessione | Connessione a saldare |
| Tipo di commutazione dei contatti | femmina |
| applicazione | Segnale |
| Numero di poli | 12 |
| Senso di rotazione | Contro-movimento |
| Faccia della spina | 12 |
| Diametro del contattoContatti di segnale | 1 millimetri |
| Sezione di filato intrecciatoContatti di segnaleMin. | 0,08 millimetri ² |
| Sezione di filato intrecciatoContatti di segnaleMax. | 1 mm² |
| Corrente nominale per contatto di segnale | 8 A |
| Osservazione | In caso di sezione di collegamento max. |
| Tensione nominale Contatto di avvertimento | 150 V |
| Dimensionamento della tensione transitoria | 2,5 kV |
| Categoria di sovratensione | Iii |
| Grado di inquinamento | 3 |
| Altezza di montaggio | 2000 m |
| alloggiamento | |
| Materiale della calotta | GD-Zn |
| Tipo di blocco | Blocco rapido ONECLICK |
| Pressacavi Pg | senza |
| Indice di protezione (inserito) | IP66 / IP68 (2m / 24h) / IP69K |
| Tipo di filettatura | Visualizzazione del materiale M23 |
| riunione | |
| Diametro esterno del cavo | 4 millimetri ... 8,5 millimetri |
| Materiale della guarnizione | FKM · |
Condizioni ambientali e di vita
| Condizioni ambientali | |
| Temperatura ambiente (servizio) | -40 °C ... 105 °C (vedi declassamento) |
| Altitudine | 2000 m |
| Temperatura permanente | 125 °C (DIN EN 60512-9-2 / 1000 h) |
