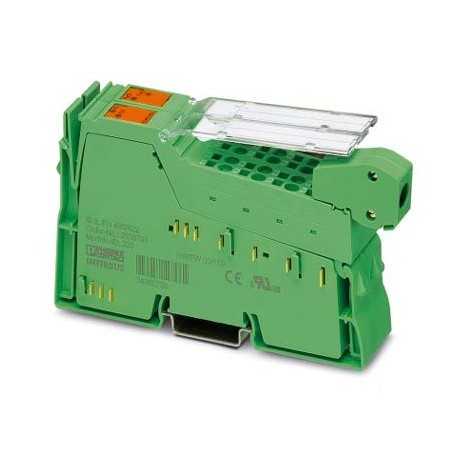

IB IL RS 485/422-2MBD-PAC 2862097 PHOENIX CONTACT Modulo funzionale Inline
IB IL RS 485/422-2MBD-PAC
2862097
PHOENIX_CONTACT
Modulo funzionale Inline
Morsettiera funzionale RS 485/422 Inline, completa di accessori (connettore e superficie di marcatura), 1 canale di ingresso e uscita seriale
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2862097 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI151 - |
| Pagina catalogo | Pagina 297 (AX_2009) |
| GTIN | 4017918974725 |
| Peso per pezzo (confezione esclusa) | 135,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dati di collegamento
| Denominazione | Connettore Inline |
|---|---|
| Collegamento | Connessione a molla |
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 75 % ... 85 % (Nell’ambito compreso tra -25 °C ... +55 °C è opportuno adottare le dovute misure contro l’elevato tasso di umidità dell’aria (> 85%).) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 75 % ... 85 % (Una leggera e breve condensa può verificarsi sulla custodia esterna, ad es. se il modulo di un autoveicolo viene portato in un ambiente chiuso.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 2 MBit/s |
| Interfaccia | RS-485 half duplex o RS-422 full duplex (solo funzionamento alternato) |
| Collegamento | Connessione a molla |
| Fisica di trasmissione | Rame |
| Bit dati | 7 o 8 |
| Bit stop | 1 o 2 |
| Buffer d'ingresso | 4 kByte |
| Buffer d'uscita | 1 kByte |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 185 mA |
| max. 260 mA (tutti i collegamenti dell’interfaccia seriale sono cortocircuitati) |
Canale I/O seriale
| Parità | even, odd o no parity |
|---|---|
| Forma di trasmissione | Transparent Mode, modalità Dual Buffer, 3964R, XON/XOFF, End-To-End, Modbus RTU / ASCII |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250304eCl@ss 4.127250203eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caratteristica | Valore |
|---|---|
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 24.3 mm |
| altezza (EF000040) | 136.04 mm |
| profondità (EF000049) | 70.51 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862097-IB IL RS 485/422-2MBD-PAC | 124 Kbytes |
|
