ICS25-F112S-5015 1287412 PHOENIX CONTACT Scatola per binari, spina ICS, chiusa, larghezza: 25 mm, altezza: 7..
ICS25-F112S-5015
1287412
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.

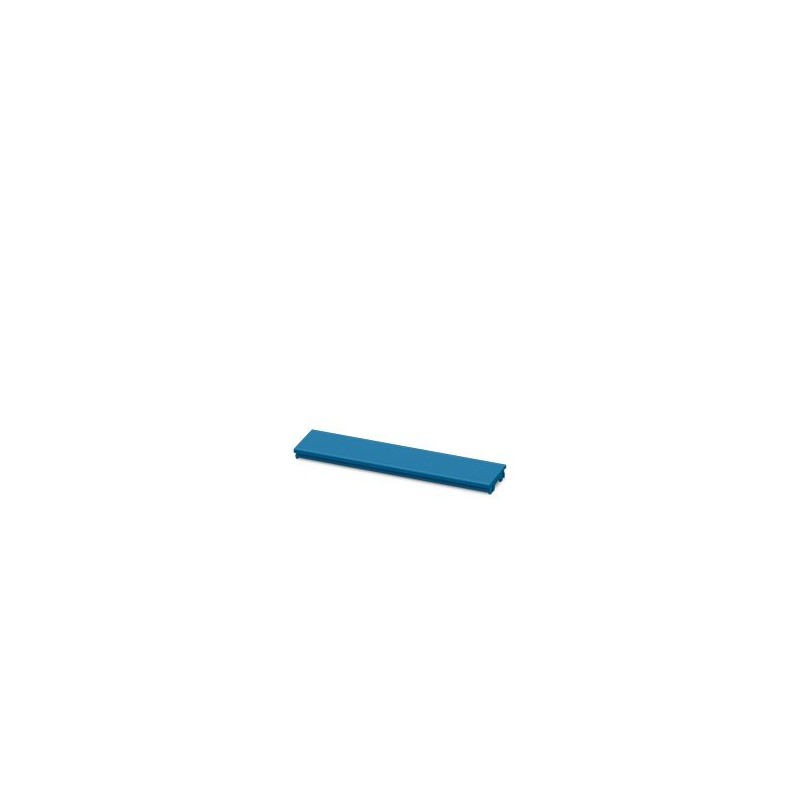

Scatola per binari, spina ICS, chiusa, larghezza: 25 mm, altezza: 7,25 mm, profondità: 112,3 mm, colore: blu (simile RAL 5015)
Cassa per binari, cappuccio ICS, chiuso, larghezza: 25 mm, altezza: 7,25 mm, profondità: 112,3 mm, colore: blu (5015)
Custodie per guide di montaggio, Filler ICS; chiuso, larghezza: 25 mm, altezza: 7,25 mm, profondità: 112,3 mm, colore: blu (5015)
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Tipo di prodotto | Pannello connessioni |
| Famiglia di prodotti | ICS25 |
| Esecuzione | Filler ICS; chiuso |
| Tipo di custodia | Custodie per guide di montaggio |
| Apertura di ventilazione disponibile | no |
| Serie di custodie | ICS |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Disegno quotato |  |
| Larghezza | 25 mm |
| Altezza | 7,25 mm |
| Profondità | 112,3 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore | blu (5015) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 600 |
| Finitura superficiale | non trattato |
| Materiale custodia | Poliammide |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VDMA 24364:2018-05 |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 2 |
| Tipologia di fissaggio del circuito stampato | Inserimento |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Inserimento |
| Tipo di confezionamento | Borsa richiudibile |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | aperto |
| scatola allineabile (EF003088) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete possibile (EF003973) | No |
| con tecnica di collegamento per circuiti stampati integrata (EF003087) | No |
| materiale (EF002169) | altro |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | blu |
| numero RAL (EF000116) | 5015 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
