ICS20-F67S-5015
1287458
PHOENIX_CONTACT
10

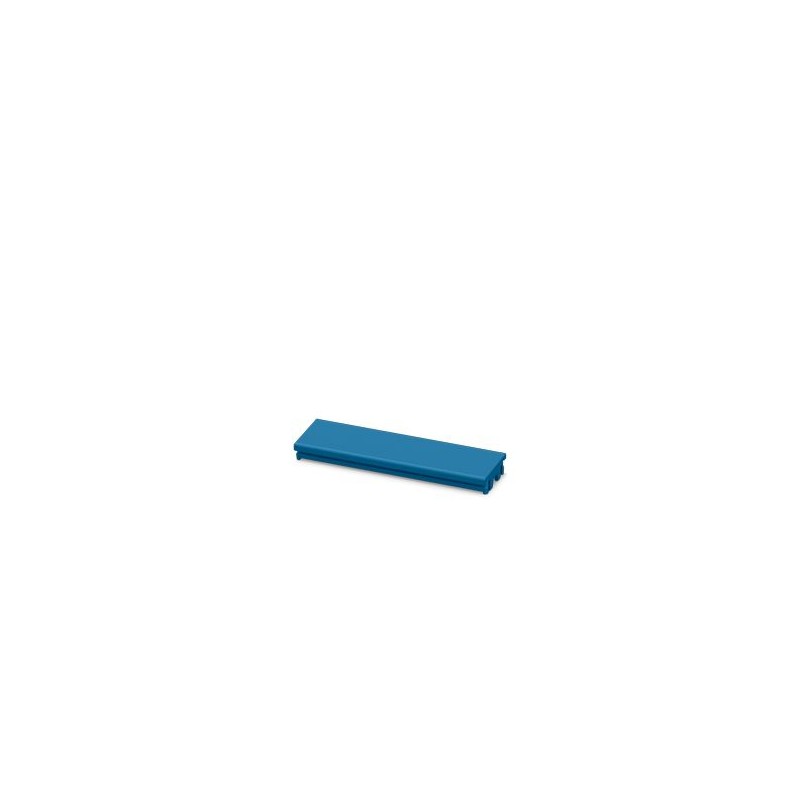

Scatola per binari, cappuccio ICS, chiuso, larghezza: 20 mm, altezza: 7,25 mm, profondità: 67,3 mm, colore: blu (5015)
Custodie per guide di montaggio, Filler ICS; chiuso, larghezza: 20 mm, altezza: 7,25 mm, profondità: 67,3 mm, colore: blu (5015)
Custodie elettroniche
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Note generali | Osservare la scheda tecnica della serie di prodotti nell'area download. |
Tipo di prodotto | Pannello connessioni |
Famiglia di prodotti | ICS20 |
Esecuzione | Filler ICS; chiuso |
Tipo di custodia | Custodie per guide di montaggio |
Apertura di ventilazione disponibile | no |
Serie di custodie | ICS |
Sezione conduttore AWG | (convertito secondo IEC) |
Disegno quotato | |
Larghezza | 20 mm |
Altezza | 7,25 mm |
Profondità | 67,3 mm |
Design del circuito stampato | |
Spessore circuito stampato | 1,4 mm ... 1,8 mm |
Colore | blu (5015) |
Classe di combustibilità a norma UL 94 | V0 |
CTI secondo IEC 60112 | 600 |
Finitura superficiale | non trattato |
Materiale custodia | Poliammide |
Prova vibrazioni | |
Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
Frequenza | 10 - 150 - 10 Hz |
Velocità sweep | 1 ottavo/min |
Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
Accelerazione | 2g (58,1 Hz ... 150 Hz) |
Durata di prova per asse | 2,5 h |
Direzioni di prova | Asse X, Y e Z |
Prova al filo incandescente | |
Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
Temperatura | 850 °C |
Durata di applicazione | 30 s |
Resistenza al calore / prova di pressione della sfera | |
Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
Temperatura | 125 °C |
Durata di prova | 1 h |
Forza | 20 N |
Resistenza meccanica / tamburo rotante | |
Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
Altezza di caduta | 50 cm |
Frequenza | 50 |
Urti | |
Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
Forma d'urto | Semisinusoidale |
Accelerazione | 15g |
Durata urti | 11 ms |
Numero di urti per direzione | 3 |
Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
Controllo su sostanze che ostacolano la bagnatura delle vernici | |
Specifica di prova | VDMA 24364:2018-05 |
Risultato | Prova superata |
Condizioni ambientali | |
Codice IP max. da raggiungere | IP20 |
Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
Numero degli alloggiamenti dei circuiti stampati | 2 |
Tipologia di fissaggio del circuito stampato | Inserimento |
Spessore circuito stampato | 1,4 mm ... 1,8 mm |
Tipo di montaggio | Inserimento |
Tipo di confezionamento | Borsa richiudibile |
