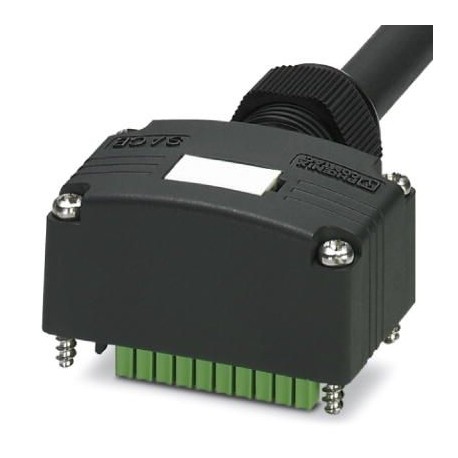

SACB-C-H180-8/ 8- 5,0PUR SCO P 1453177 PHOENIX CONTACT Cappuccio di collegamento Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SACB-C-H180-8/ 8- 5,0PUR SCO P 1453177 PHOENIX CONTACT Cappuccio di collegamento

SACB-C-H180-8/ 8- 5,0PUR SCO P

1453177

PHOENIX_CONTACT

Cappuccio di collegamento

Maggiori dettagli


sensori > distributore sensore/attuatore passivo

Cavi, connettori e scatole QUICKON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $62.42
Prezzo unitario: $62.42

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Dati commerciali

Codice per l'ordinazione1453177
Pezzi/conf.1 PZ
Sales keyBF3CBG -
Pagina catalogoPagina 269 (C_2_2017)
GTIN4046356553414
Peso per pezzo (confezione esclusa)613,000 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Generalità

Tensione di dimensionamento120 V
Carico di corrente ammesso per segnale I/O2 A
Carico di corrente per punto di connessione4 A
Corrente di dimensionamento totale10 A
Numero degli slot8
Tipo di attacco sensore-attuatoreConnettore femmina M12-SPEEDCON

Condizioni ambientali

Grado di protezioneIP65
IP67
Temperatura ambiente (esercizio)-25 °C ... 80 °C
-40 °C ... 90 °C (in caso di posa fissa)
-5 °C ... 80 °C (in caso di posa mobile)

Dati di collegamento della linea principale

CollegamentoMorsetto a vite estraibile
Lungh. cavo5 m
Coppia di serraggio viti coperchio1 Nm
Coppia di serraggio dadi2,5 Nm

Materiale isolante

Materiale custodiaPBT
Materiale contatti lato cavo di uscitalega Cu
Materiale superficie contatti lato cavo di uscitaSn
Materiale inserti portacontatti lato cavo di uscitaPA
Materiale guarnizioneNBR

Piedinatura

Slot/polo = colore conduttore o connessione1 / 4 (A) = WH
2 / 4 (A) = GN
3 / 4 (A) = YE
4 / 4 (A) = GY
5 / 4 (A) = PK
6 / 4 (A) = RD
7 / 4 (A) = BK
8 / 4 (A) = VT
1-8 / 1 (+ 120 V) = BN
1-8 / 3 (0 V) = BU
1-8 / 5 (PE) = GN/YE

Normative e prescrizioni

Attacco a normaCUL

Cavo

Tipo cavoPUR/PVC nero
Tipo cavo (sigla)PUR
Abbreviazione caviLiYY11Y-HF
UL AWM Style20549 (80 °C / 300 V)
Sezione conduttore8x 0,34 mm² (Linea del segnale)
3x 0,75 mm² (Linea di alimentazione)
Linea segnale AWG22
Tensione di alimentazione AWG18
Struttura conduttore segnale linea19x 0,15 mm
Struttura conduttore tensione di alimentazione42x 0,15 mm
Diametro cavo incluso isolamento1,3 mm ±0,1 mm (Linea del segnale)
1,8 mm ±0,1 mm (Linea di alimentazione)
Colori filomarrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola
Cordatura interaFili in posizioni twistati
Guaina esterna, colorenero RAL 9005
Spessore parete rivestimento interno≥ 0,15 mm
Spessore parete rivestimento esterno≥ 0,38 mm
Diametro esterno cavo D8,5 mm ±0,2 mm
Raggio di piegatura minima, fisso7,5 x D
Raggio di piegatura minima, flessibile10 x D
Numero dei cicli di piegatura1500000
Raggio di piegatura minima, inserto catene portacavi10 x D
Corsa di posizionamento2 m
Velocità di posizionamento2 m/s
Peso del cavo107,4 kg/km
Guaina esterna, materialePUR
Guaina interna materialePVC
Materiale isolamento filiPVC
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento≥ 5 MΩ*km
resistenza del conduttore≤ 53 Ω/km (Linea del segnale)
≤ 26 Ω/km (Linea di alimentazione)
Tensione nominale cavo300 V AC
Tensione di prova filo/filo2000 V (50 Hz, 5 min)
Caratteristiche particolariprivo di silicone
Resistenza alla fiammaDIN EN 50265
Resistenza all'olioai sensi della normativa VDE 0472 Parte 803
Altra resistenzaOttima resistenza contro acidi, liscivie e solventi
Temperatura ambiente (esercizio)-40 °C ... 90 °C (cavi, posa fissa)
-5 °C ... 80 °C (cavi, posa mobile)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
