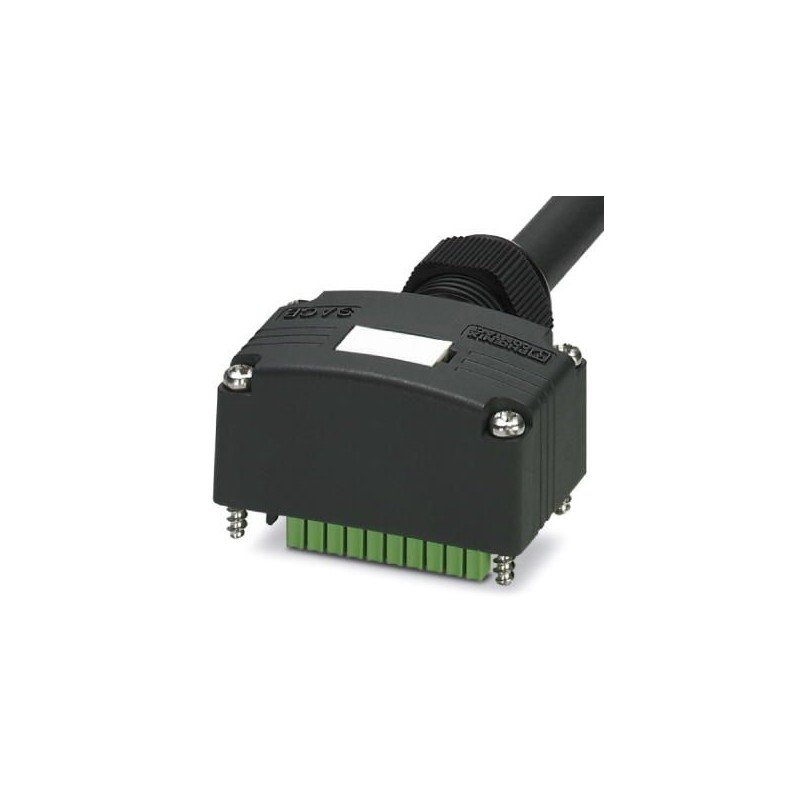

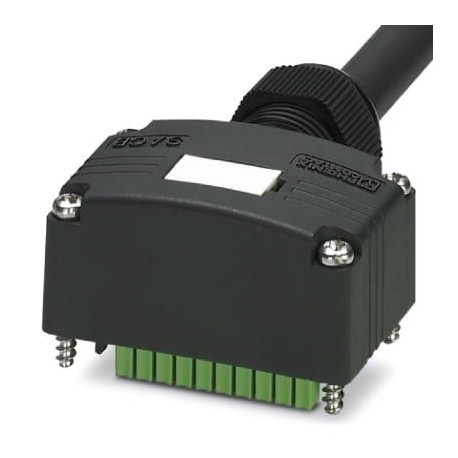

SACB-C-H180-6/12-10,0PUR SCO P
1453151
PHOENIX_CONTACT
1
Cappuccio di collegamento
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1453151 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF3CBG - |
Pagina catalogo | Pagina 269 (C_2_2017) |
GTIN | 4046356553407 |
Peso per pezzo (confezione esclusa) | 1.586,000 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Tensione di dimensionamento | 120 V |
---|---|
Carico di corrente ammesso per segnale I/O | 2 A |
Carico di corrente per punto di connessione | 4 A |
Corrente di dimensionamento totale | 10 A |
Numero degli slot | 6 |
Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
Grado di protezione | IP65 |
---|---|
IP67 | |
Temperatura ambiente (esercizio) | -25 °C ... 80 °C |
-40 °C ... 90 °C (in caso di posa fissa) | |
-5 °C ... 80 °C (in caso di posa mobile) |
Collegamento | Morsetto a vite estraibile |
---|---|
Lungh. cavo | 10 m |
Coppia di serraggio viti coperchio | 1 Nm |
Coppia di serraggio dadi | 2,5 Nm |
Materiale custodia | PBT |
---|---|
Materiale contatti lato cavo di uscita | lega Cu |
Materiale superficie contatti lato cavo di uscita | Sn |
Materiale inserti portacontatti lato cavo di uscita | PA |
Materiale guarnizione | NBR |
Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
---|---|
1 / 2 (B) = GY/PK | |
2 / 4 (A) = GN | |
2 / 2 (B) = RD/BU | |
3 / 4 (A) = YE | |
3 / 2 (B) = WH/GN | |
4 / 4 (A) = GY | |
4 / 2 (B) = BN/GN | |
5 / 4 (A) = PK | |
5 / 2 (B) = WH/YE | |
6 / 4 (A) = RD | |
6 / 2 (B) = YE/BN | |
1-6 / 1 (+ 120 V) = BN | |
1-6 / 3 (0 V) = BU | |
1-6 / 5 (PE) = GN/YE |
Tipo cavo | PUR/PVC nero |
---|---|
Tipo cavo (sigla) | PUR |
Abbreviazione cavi | LiYY11Y-HF |
UL AWM Style | 20549 |
Sezione conduttore | 12x 0,5 mm² (Linea del segnale) |
3x 1 mm² (Linea di alimentazione) | |
Linea segnale AWG | 20 |
Tensione di alimentazione AWG | 17 |
Struttura conduttore segnale linea | 28x 0,15 mm |
Struttura conduttore tensione di alimentazione | 56x 0,15 mm |
Diametro cavo incluso isolamento | 1,5 mm ±0,1 mm (Linea del segnale) |
2,1 mm ±0,1 mm (Linea di alimentazione) | |
Isolamento spessore parete | ≥ 0,15 mm (rivestimento interno) |
≥ 0,76 mm (Guaina esterna) | |
Colori filo | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, grigio/rosa, rosso/blu, bianco/verde, marrone/verde, bianco/giallo, giallo/marrone |
Cordatura intera | Fili in posizioni twistati |
Guaina esterna, colore | nero RAL 9005 |
Diametro esterno cavo D | 9,4 mm ±0,2 mm |
Raggio di piegatura minima, fisso | 7,5 x D |
Raggio di piegatura minima, flessibile | 10 x D |
Numero dei cicli di piegatura | 1500000 |
Raggio di piegatura | 94 mm |
Corsa di posizionamento | 2 m |
Velocità di posizionamento | 2 m/s |
Peso del cavo | 150,9 kg/km |
Guaina esterna, materiale | PUR |
Guaina interna materiale | PVC |
Materiale isolamento fili | PVC |
Materiale conduttore | Filo Cu nudo |
Tensione nominale cavo | 300 V |
Tensione di prova cavo | 2000 V |
Caratteristiche particolari | privo di silicone |
Resistenza alla fiamma | DIN EN 50265 |
Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
-5 °C ... 80 °C (cavi, posa mobile) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
