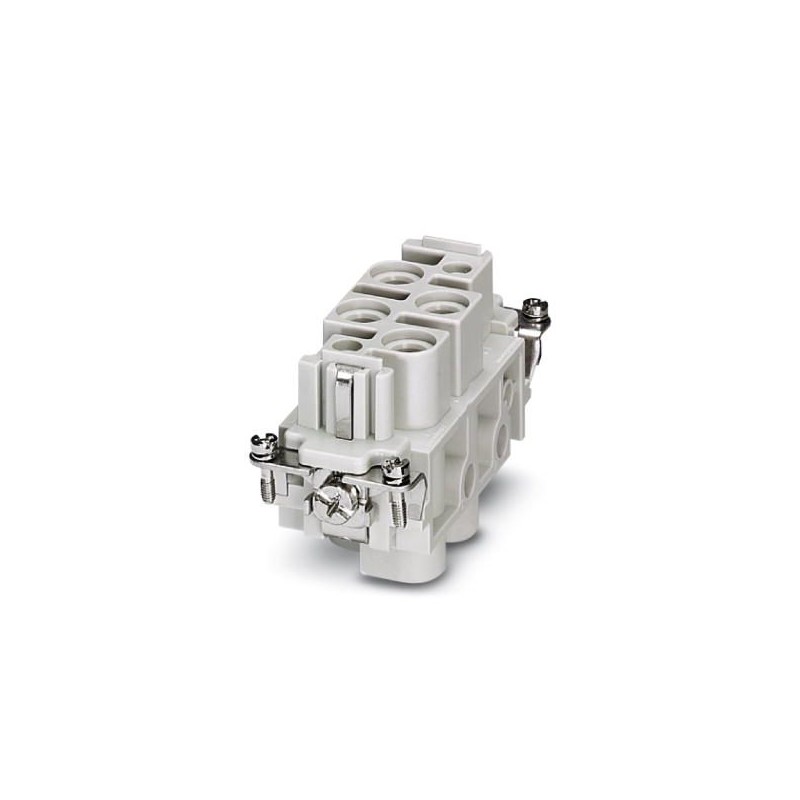

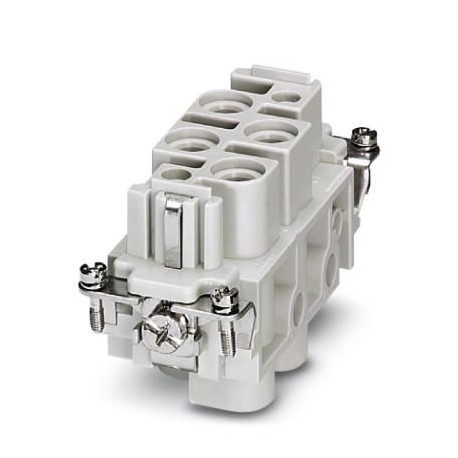

HC-K 4/0-EBUS 1679427 PHOENIX CONTACT Inserto contatti
HC-K 4/0-EBUS
1679427
PHOENIX_CONTACT
Inserto contatti
Inserto contatti, numero di poli: 4+PE, grandezza: B16, contatti di potenza: 4, contatti di comando: 0, femmina, Collegamento a vite, 830 V, 80 A, 1,5 mm² ... 16 millimetri²
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1679427 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ABA - |
| Pagina catalogo | Pagina 557 (C_2_2017) |
| GTIN | 4017918168865 |
| Peso per pezzo (confezione esclusa) | 114,900 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | RO (Romania) |
Generalità
| Nota | Per custodia HEAVYCON-ADVANCE serie B16 e custodia HEAVYCON serie B16 e B32 |
|---|---|
| Tecnica di connessione | Connessione a vite (Contatti di potenza) |
| Coppia di serraggio | 3 Nm (4,0 mm² ... 16 mm2) |
| 2 Nm (2,5 mm²) | |
| 1,2 Nm (1,5 mm²) | |
| Cacciavite | 0,8 x 4,5 mm (Contatti di potenza) |
| 0,5 x 3,5 mm (Contatti di comando) | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 4+PE |
| Numero contatti di potenza | 4 |
| Numero contatti di comando | 0 |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B16 |
| Numerazione contatto | 1 - 4 |
| Sezione di collegamento | 1,5 mm² ... 16 mm² |
| Sezione di collegamento AWG | 16 ... 6 |
| Lunghezza di spelatura nei singoli conduttori | 14 mm |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Montaggio | Utilizzare capocorda (le connessioni a vite sono senza protezione del filo) |
Dati materiale
| Materiale contatto | Lega Cu |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale superficie di contatto, contatto di potenza | Ag |
| Materiale inserto portacontatti | PC |
Dati elettrici
| Tensione di dimensionamento (III/3) | 830 V (Contatti di potenza) |
|---|---|
| Tensione impulsiva di dimensionamento | 8 kV (Contatti di potenza) |
| Corrente di dimensionamento | 80 A (Contatti di potenza) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 4 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | No |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 4 |
| diametro del contatto maschio (EF007320) | 6 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 80 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 830 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 1.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34 mm |
| altezza (EF000040) | 44.2 mm |
| profondità (EF000049) | 84.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1679427-HC-K 4/0-EBUS | 125 Kbytes |
|
