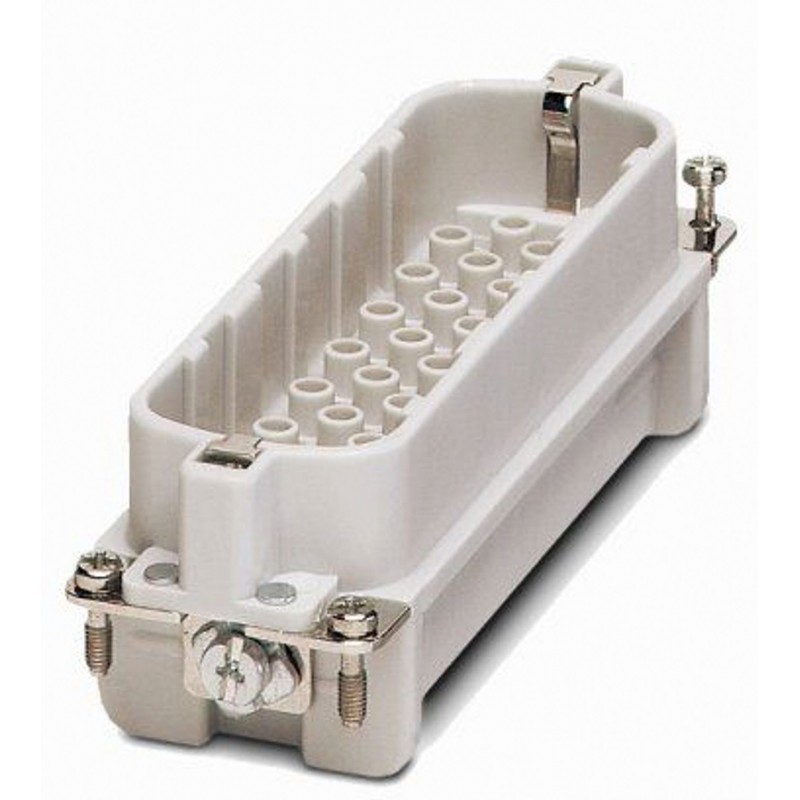

HC-D 64-ESTC 1772528 PHOENIX CONTACT Inserto portacontatti maschio HEAVYCON, serie D64, 64 poli, attacco a c..
HC-D 64-ESTC
1772528
PHOENIX_CONTACT
Inserto portacontatti maschio HEAVYCON, serie D64, 64 poli, attacco a crimpare
Inserto contatti, numero poli: 64+PE, dimensioni: D64, Spina, Connessione a crimpare, 250 V, 10 A, 0,14 mm2 ... 2,5 mm2
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Per custodia HEAVYCON-ADVANCE serie B24 e custodia HEAVYCON serie B24/48, contatti a crimpare CK 1,6-ED / CK1,6-BR (contatti a crimpare non in dotazione) |
| Nota per il montaggio | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Sono previsti dei perni di codifica maschio e femmina per evitare durante il collegamento del connettore un’angolatura eccessiva. |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Tipo | D64 |
| Numero di poli | 64 |
| Piano d'inserimento | 64+PE |
| Numerazione contatto | 1 - 64 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Larghezza | 34 mm |
| Altezza | 32,5 mm |
| Lunghezza | 111 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 0,14 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 26 ... 14 |
| Lunghezza di spelatura nei singoli conduttori | 8 mm |
| 6 mm (2,5 mm²) | |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Corrente nominale | 10 A |
| Tensione di prova | 4 kV AC |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PA |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
| Norme costruttive e di verifica | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Verifiche | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PHOENIX CONTACT-1772528-HC-D 64-ESTC | 134 Kbytes |
 |
