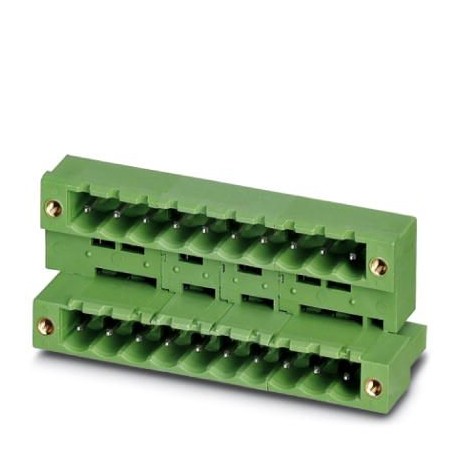

MDSTB 2,5/ 2-GF 1846690 PHOENIX CONTACT Custodie passaparete
MDSTB 2,5/ 2-GF
1846690
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Custodie passaparete
Custodia base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 10 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 4, numero di file: 2, numero di poli: 2, numero di collegamenti: 4, famiglia di articoli: MDSTB 2,5/.. -GF, passo: 5 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,2 mm, numero di spinotti a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: bloccaggio pneumatico (filettatura), tipo di imballaggio: imballaggio in scatola, L'articolo può essere allineato con diversi numeri di poli! In caso di combinazione con componenti a innesto MVSTB o FKCV, è necessario utilizzare rispettivamente un connettore MVSTBW (o FKCVW) e un connettore MVSTBR (o FKCVR). Non è possibile una combinazione con i componenti plug-in TMSTBP!
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1846690 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFGA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 327 (C_1_2013) |
| GTIN | 4017918183752 |
| Peso per pezzo (confezione esclusa) | 6,893 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 22,1 mm |
|---|---|
| Larghezza | 20 mm |
| Passo | 5 mm |
| Misura a | 5 mm |
| Larghezza [ w ] | 20 mm |
| Altezza [ h ] | 26,9 mm |
| Altezza di montaggio | 23,7 mm |
| Lunghezza pin a saldare | 3,2 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Lunghezza | 22,1 mm |
Generalità
| Famiglia articolo | MDSTB 2,5/..-GF |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 10 A |
| Corrente di carico massima | 10 A |
| Materiale isolante | PBT |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1846690-MDSTB 2,5/ 2-GF | 149 Kbytes |
|
