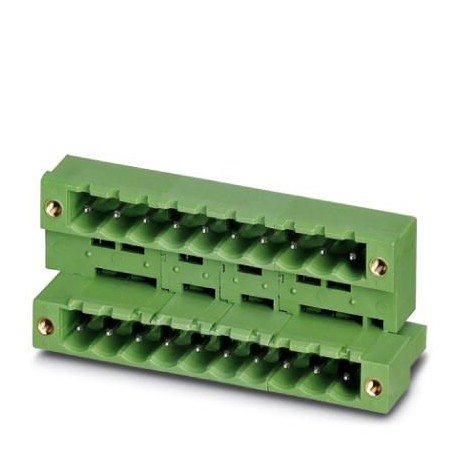

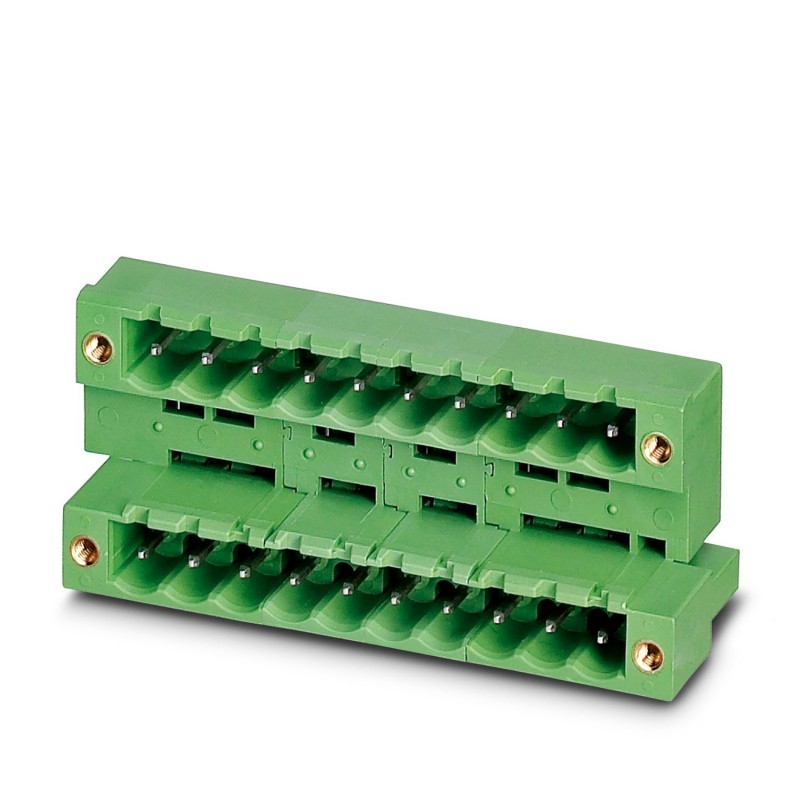

MDSTB 2,5/10-GF 1846771 PHOENIX CONTACT Custodie passaparete
MDSTB 2,5/10-GF
1846771
PHOENIX_CONTACT
50
Custodie passaparete
Base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 10 A, tensione nominale (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 20, numero di file: 2, numero di poli: 10, numero di collegamenti: 20, famiglia di articoli: MDSTB 2.5/.. -GF, passo: 5 mm, montaggio: saldatura ad onda, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,2 mm, numero di spinotti a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: bloccaggio pneumatico (filettatura), tipo di imballaggio: imballaggio in scatola, L'articolo può essere allineato con diversi numeri di poli! In caso di combinazione con componenti a innesto MVSTB o FKCV, è necessario utilizzare rispettivamente un connettore MVSTBW (o FKCVW) e un connettore MVSTBR (o FKCVR). Non è possibile una combinazione con i componenti plug-in TMSTBP!
Presa base per circuiti stampati, sezione nominale: 2,5 mm2, colore: verde, corrente nominale: 10 A, tensione di dimensionamento (III/2): 320 V, superficie contatti: Sn, tipo di connessione del contatto: Spina, numero dei potenziali: 20, numero di file: 2, numero poli: 10, numero di connessioni: 20, serie di prodotti: MDSTB 2,5/.. La combinazione con le spine TMSTBP non è consentita..
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Presa base per circuiti stampati |
| Famiglia di prodotti | MDSTB 2,5/..-GF |
| Linea di prodotti | COMBICON Connectors M |
| Tipo | prese base affiancabili |
| Numero di poli | 10 |
| Passo | 5 mm |
| Numero collegamenti | 20 |
| Numero di file | 2 |
| Numero dei potenziali | 20 |
| Flangia di fissaggio | Flangia filettata |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Corrente nominale IN | 10 A |
| Tensione nominale UN | 320 V |
| Resistività di massa | 1,3 mΩ |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione di dimensionamento (II/2) | 400 V |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Flangia | |
| Coppia di serraggio | 0,3 Nm |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PBT |
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 225 |
| Classe di combustibilità a norma UL 94 | V0 |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Disegno quotato |  |
| Passo | 5 mm |
| Larghezza [w] | 60 mm |
| Altezza [h] | 26,93 mm |
| Lunghezza [l] | 22,1 mm |
| Altezza di installazione | 23,7 mm |
| Lunghezza codoli a saldare [P] | 3,23 mm |
| Dimensioni dei codoli | 1 x 1 mm |
| Design del circuito stampato | |
| Diametro foro | 1,4 mm |
| Controllo visivo | |
| Specifica di prova | DIN EN 60512-1-1:2003-01 |
| Risultato | Prova superata |
| Controllo dimensionale | |
| Specifica di prova | DIN EN 60512-1-2:2003-01 |
| Risultato | Prova superata |
| Resistenza delle scritte | |
| Specifica di prova | DIN EN 60068-2-70:1996-07 |
| Risultato | Prova superata |
| Polarizzazione e codifica | |
| Specifica di prova | DIN EN 60512-13-5:2006-11 |
| Risultato | Prova superata |
| Portacontatti in uso | |
| Specifica di prova | DIN EN 60512-15-1:2009-03 |
| Settori d’applicazione portacontatti Applicazione >20 N | Prova superata |
| Forza di inserzione/trazione | |
| Risultato | Prova superata |
| Numero di cicli | 25 |
| Forza di inserzione per polo circa | 8 N |
| Forza di trazione per polo circa | 6 N |
| Prova termica Gruppo di controllo C | |
| Specifica di prova | DIN EN 60512-5-1:2003-01 |
| Numero di poli testati | 12 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | IIIa |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione impulsiva nominale (III/3) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 4 mm |
| Tensione di isolamento di nominale (III/2) | 320 V |
| Tensione impulsiva nominale (III/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 4 mm |
| Tensione di isolamento di nominale (II/2) | 400 V |
| Tensione impulsiva nominale (II/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 4 mm |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Controllo della vita elettrica | |
| Specifica di prova | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensione impulsiva verticale sul livello del mare | 4,8 kV |
| Resistività di massa R1 | 1,3 mΩ |
| Resistività di massa R2 | 1,3 mΩ |
| Resistività di massa R22° piano | 1,7 mΩ |
| Cicli di manovra | 25 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Controllo climatico | |
| Specifica di prova | DIN EN ISO 6988:1997-03 |
| Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Tensione alternata fissa | 2,21 kV |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 20 |
| numero di serie di contatti a innesto (EF006935) | 2 |
| dimensione modulare dei contatti (EF007326) | 5 mm |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 10 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.23 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1846771-MDSTB 2,5/10-GF | 149 Kbytes |
|
