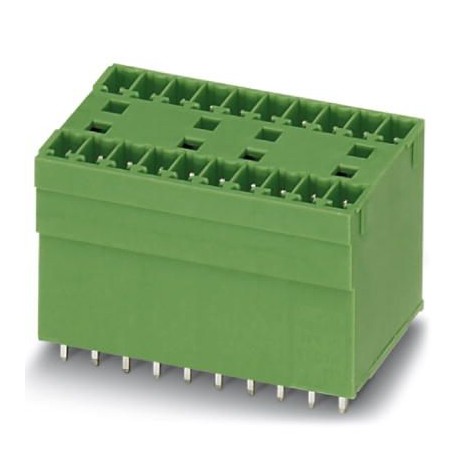

MCDV 1,5/13-G1-3,81 1847848 PHOENIX CONTACT Custodie passaparete
MCDV 1,5/13-G1-3,81
1847848
PHOENIX_CONTACT
50
Custodie passaparete
Alloggiamento base per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 26, numero di file: 2, numero di poli per fila: 13, numero di collegamenti: 26, famiglia di articoli: MCDV 1,5/.. -G1, passo: 3,81 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,4 mm, Stecksystem: MINI COMBICON, Bloccaggio: senza, tipo di imballaggio: imballaggio in scatola, In caso di combinazione con componenti a innesto MCV, è necessario utilizzare rispettivamente un connettore MCVW e un connettore MCVR.
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1847848 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEGA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 237 (C_1_2013) |
| GTIN | 4017918113964 |
| Peso per pezzo (confezione esclusa) | 13,589 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 22,7 mm |
|---|---|
| Larghezza | 50,92 mm |
| Passo | 3,81 mm |
| Misura a | 45,72 mm |
| Larghezza [ w ] | 50,92 mm |
| Altezza [ h ] | 25,3 mm |
| Altezza di montaggio | 21,9 mm |
| Lunghezza pin a saldare | 3,4 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Distanza codoli | 15,24 mm |
| Lunghezza | 22,7 mm |
Generalità
| Famiglia articolo | MCDV 1,5/..-G1 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 13 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1847848-MCDV 1,5/13-G1-3,81 | 149 Kbytes |
|
