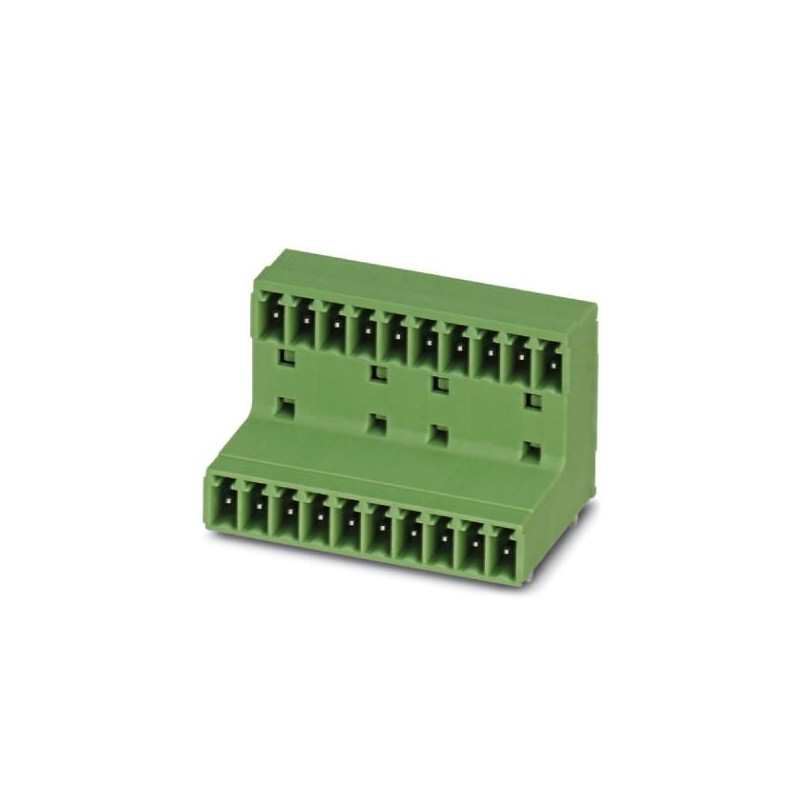

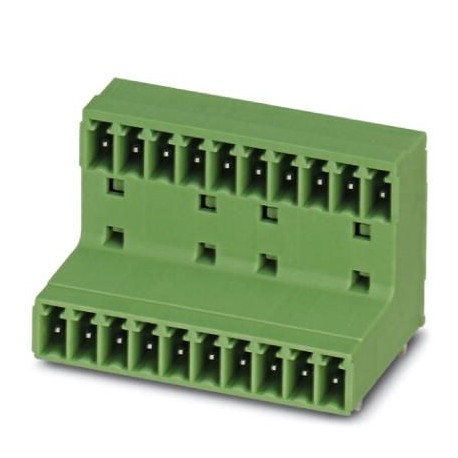

MCD 1,5/14-G-3,81 1830075 PHOENIX CONTACT Custodie passaparete
MCD 1,5/14-G-3,81
1830075
PHOENIX_CONTACT
20
Custodie passaparete
Base per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 28, numero di file: 2, numero di poli: 14, numero di collegamenti: 28, famiglia di articoli: MCD 1.5/.. -G, passo: 3,81 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MC 1,5, orientamento della superficie a innesto: standard, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: imballato, in caso di combinazione con componenti a innesto MCV, è necessario utilizzare rispettivamente un connettore MCVW e un connettore MCVR.
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1830075 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEFA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 234 (C_1_2013) |
| GTIN | 4017918113711 |
| Peso per pezzo (confezione esclusa) | 10,961 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 21,9 mm |
|---|---|
| Larghezza | 54,73 mm |
| Passo | 3,81 mm |
| Misura a | 49,53 mm |
| Larghezza [ w ] | 54,73 mm |
| Altezza [ h ] | 26,2 mm |
| Altezza di montaggio | 22,7 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Distanza codoli | 12,70 mm |
| Lunghezza | 21,9 mm |
Generalità
| Famiglia articolo | MCD 1,5/..-G |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 14 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1830075-MCD 1,5/14-G-3,81 | 153 Kbytes |
|
