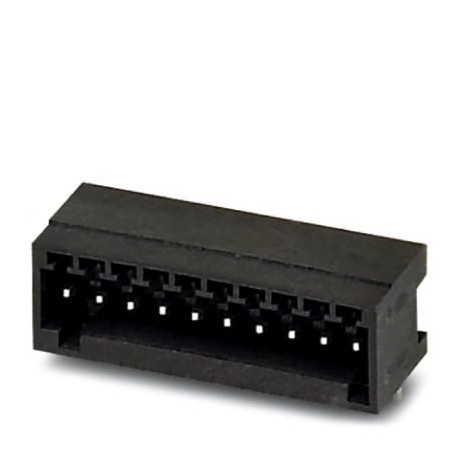

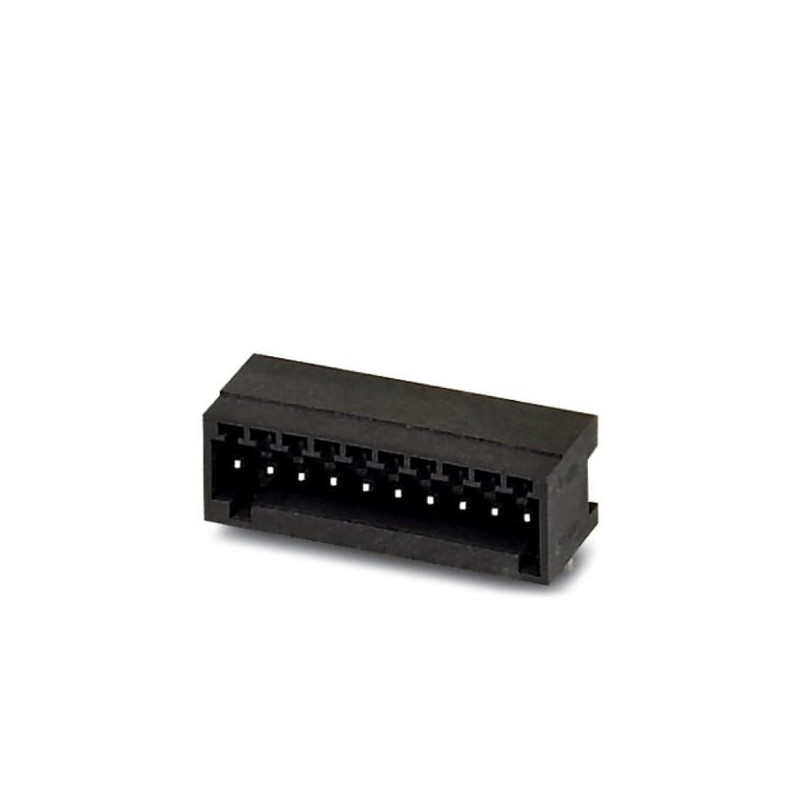

MC 0,5/12-G-2,5 THT 1939316 PHOENIX CONTACT Connettori per circuiti stampati
MC 0,5/12-G-2,5 THT
1939316
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Alloggiamento base per circuito stampato, sezione nominale: 0,5 mm², colore: nero, corrente nominale: 4 A, tensione nominale (III/2): 160 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 12, numero di file: 1, numero di poli: 12, numero di collegamenti: 12, famiglia di articoli: MC 0,5/.. -G-THT, passo: 2,5 mm, montaggio: THR a saldare, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,8 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON FK-MC 0,5, orientamento della faccia a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola, Ulteriori informazioni per l'utente e consigli di progettazione sulla tecnologia Through Hole Reflow sono disponibili all'indirizzo: Download
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1939316 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAADBB - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 170 (C_1_2013) |
| GTIN | 4017918849764 |
| Peso per pezzo (confezione esclusa) | 2,994 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 10,1 mm |
|---|---|
| Larghezza | 31,9 mm |
| Passo | 2,5 mm |
| Misura a | 27,5 mm |
| Larghezza [ w ] | 31,9 mm |
| Altezza [ h ] | 11,9 mm |
| Altezza di montaggio | 8,1 mm |
| Lunghezza pin a saldare | 3,8 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Lunghezza | 10,1 mm |
Generalità
| Famiglia articolo | MC 0,5/..-G-THT |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 1,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 32 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 160 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 4 A |
| Corrente di carico massima | 4 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 12 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1939316-MC 0,5/12-G-2,5 THT | 151 Kbytes |
|
