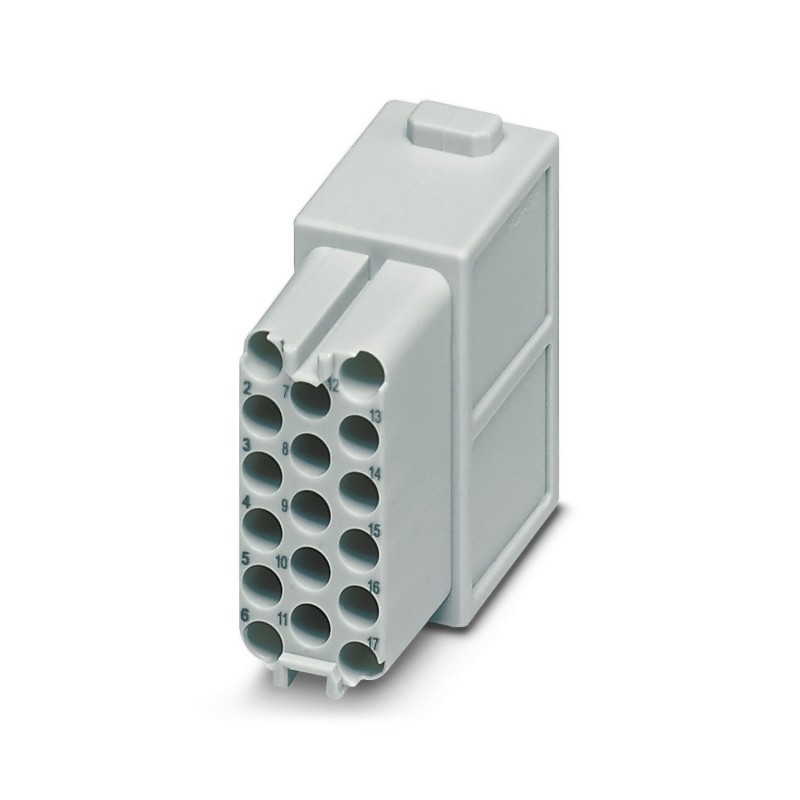

HC-M-17-CT-F 1414357 PHOENIX CONTACT Modulo portacontatti
HC-M-17-CT-F
1414357
PHOENIX_CONTACT
5
Modulo portacontatti
Modulo di inserimento contatti, Numero di poli: 17, Contatti di potenza: 0, Contatti di comando: 17, Femmina, Collegamento a crimpare, 160 V, 10 A, 0,14 mm² ... 2,5 mm², applicazione: Segnale
Modulo portacontatti, numero poli: 17, contatti di potenza: 0, contatti di comando: 17, Femmina, Connessione a crimpare, 63 V, 10 A, 0,14 mm2 ... 2,5 mm2, applicazione: Segnale
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Per custodia HEAVYCON di tipo B6 - B48, cornici portamoduli HC-M-B...MF-... necessario, contatti a crimpare CK1,6-ED..., contatti a crimpare non inclusi nella fornitura. |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Tipo di prodotto | Inserto portacontatti modulare |
| Serie | HC-M-17 |
| Applicazione | Segnale |
| Numero di poli | 17 |
| Piano d'inserimento | 17 |
| Numerazione contatto | 1 - 17 |
| Numero di punti di connessione modulo | 1 |
| Numero contatti di potenza | 0 |
| Numero contatti di comando | 17 |
| Tipo contatto | tornito |
| in rotolo | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Connessione conduttori | |
| Sezione di collegamento | 0,14 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 26 ... 14 |
| Lunghezza di spelatura nei singoli conduttori | 8 mm (6 mm con 2,5 mm²) |
| Disegno quotato |  |
| Larghezza | 34,2 mm |
| Altezza | 34 mm |
| Lunghezza | 14,6 mm |
| Caratteristiche meccaniche | |
| Altezza custodia minima | 52 mm |
| Diametro contatto | 1,6 mm |
| Contatti tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (III/3) | 63 V |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Corrente nominale | 10 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
| Norme / Disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 17 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 17 |
| diametro del contatto maschio (EF007320) | 1.6 mm |
| corrente nominale In (EF008250) | 10 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 63 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del contatto (EF007544) | rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 14.6 mm |
| altezza (EF000040) | 34.1 mm |
| profondità (EF000049) | 34.8 mm |
